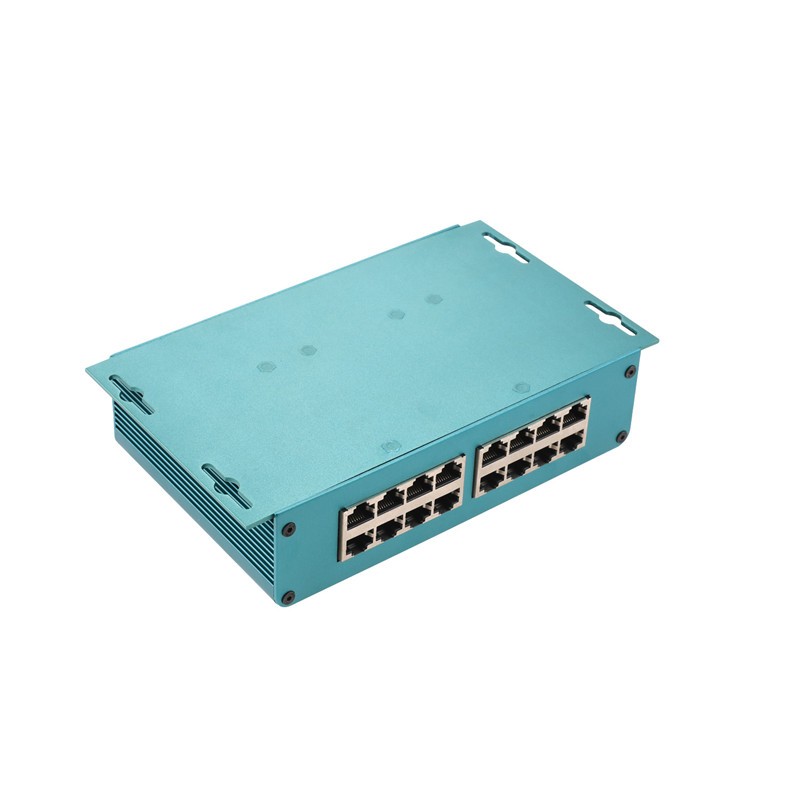

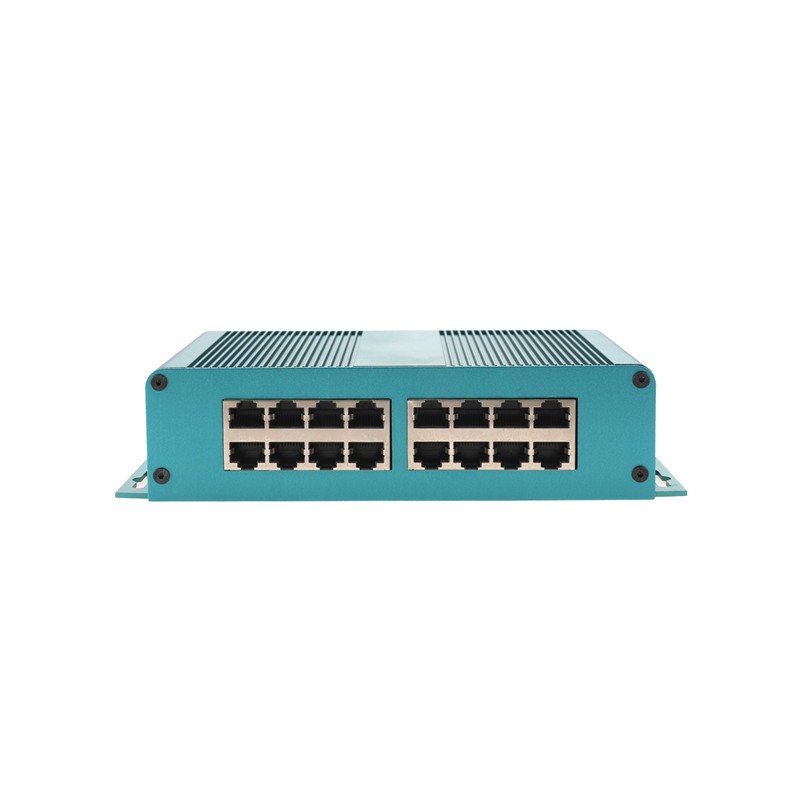

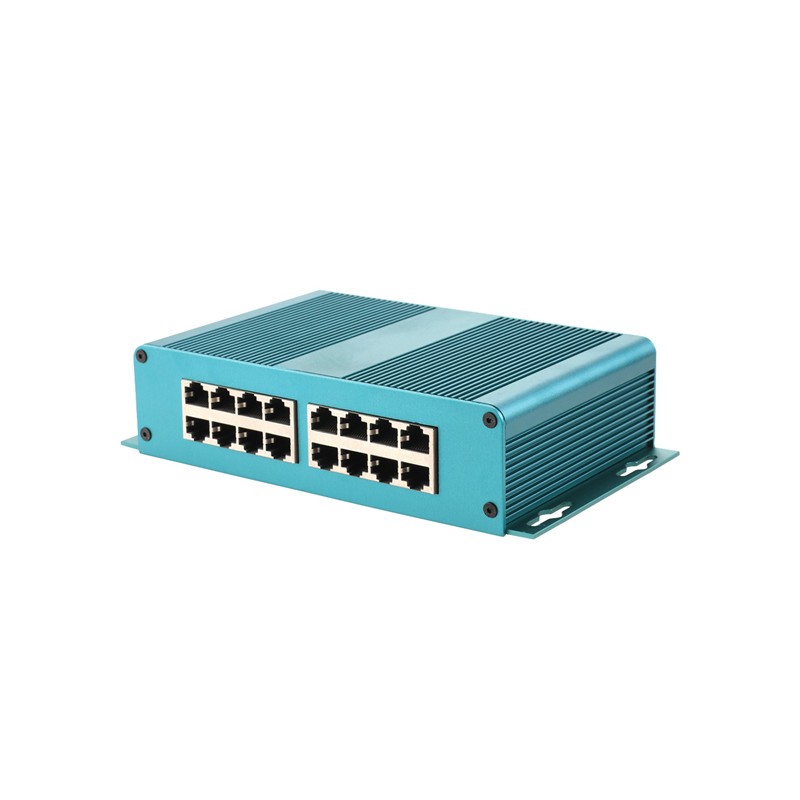

4路/8路千兆POE防雷器,以太网供电POE网络防雷器XY-rj45/1000M-POE/4(8)

产品分类: 以太网供电POE网络防雷器
    订购热线:15889457601

    产品介绍:
       幸耀科技-4路/8路千兆POE防雷器1000M以太网供电POE网络防雷器、以太网供电防雷器),是依据IEC和GB标准设计和制造,同时满足IEEE802.3AT要求,采用优质、高泄放电能力的电涌保护器件和超低结电容超快速恢复二极管矩阵结构、网络滤波器等为数据线提供高能粗级保护和低能量的精细保护,适用于利用六类网线同时传输电源、网络信号的服务器、无线AP、网络摄像机、网络交换机等通信设备的电涌保护,一体化集成设计,安装方便。
    功能特点:
      1、采用电源+网络二合一集成设计,多级保护电路;
      2、核心部件选用国际名牌产品,性能优异;
      3、插损小、传输性能优越;
      4、残压水平低,防护效果好;
      5、反应迅速、性能稳定、工作可靠;
      6、体积小,安装使用方便、无须特别维护。
    技术参数:

    产品名称

    千兆以太网供电POE网络防雷器

    型号

    XY-RJ45/1000M-POE/4

    XY-RJ45/1000M-POE-8

    保护线路

    4

    8

    SPD类别

    复合型

    传输模式

    直流电源、网络信号同传

    线路类别

    电源

    网络

    标称工作电压Un

    DC48V

    5V

    最大持续运行电压Uc

    60V

    8V

    标称通流容量In

    3kA(8/20µs)

    3KA(8/20µs)

    10/700us 6KV

    10/700us 6KV

    保护水平Up(10/700µs,3kA)

    L-L 100V

    L-L15V

    L-PG 350V

    L-PG 350V

    最大数据传输速率 Vs

    ---

    1000Mbps

    插入损耗 Ae

    ---

    ≤0.2dB

    形式(保护线脚)

    RJ451,2,3,4,5,6,7,8)

    外壳

    铝合金

    外形尺寸

    204*112*48mm

    安装固定方式

    螺丝固定

    适用环境

    温度-40~+85℃,相对湿度≤95%(25℃)

    防雷器安装指导:
      1、千兆以太网供电POE网络防雷器可以安装在LPZ0-1区或直接串联安装在被保护设备(或系统)前端,安装时离被保护的设备(或系统)越近越好。
      2、防雷器的输入端(IN)与信号线相连,输出端(OUT)与被保护设备相连,不可以接反
      3、防雷器的PE线必须要与防雷系统地严格的等电位连接,否则将影响工作性能。
      4、该产品无需特别维护,安装时尽量靠进设备端;当工作系统出现故障怀疑防雷器时,可拆除防雷器后再检查,若还原到使用前的状态后恢复正常,则应更换防雷器。
      5、防雷器接地用尽可能最短的线连接。该防雷器接地采用端子接地方式,接地线必须与防雷地线(或被保护设备的外壳)相连。信号的屏蔽线可直接接到接地端子上。
      6、该防雷器在不超过要求的条件下安装是不需要长期维护的,只需系统例行维护;如在使用过程中,信号传输出现问题,换下防雷器后信号传输恢复正常,说明防雷器已经损坏,需维修或更换。
