产品介绍：

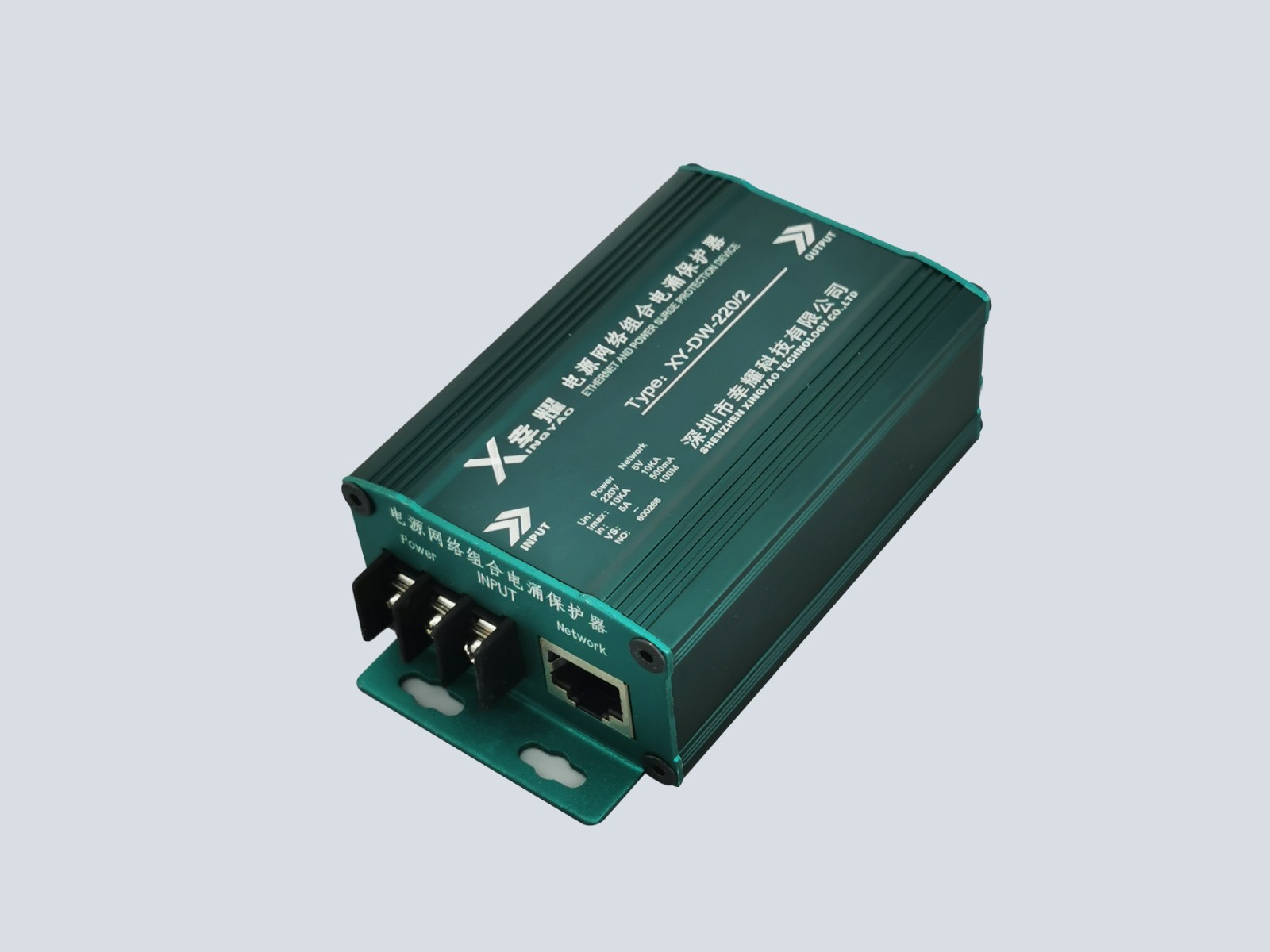

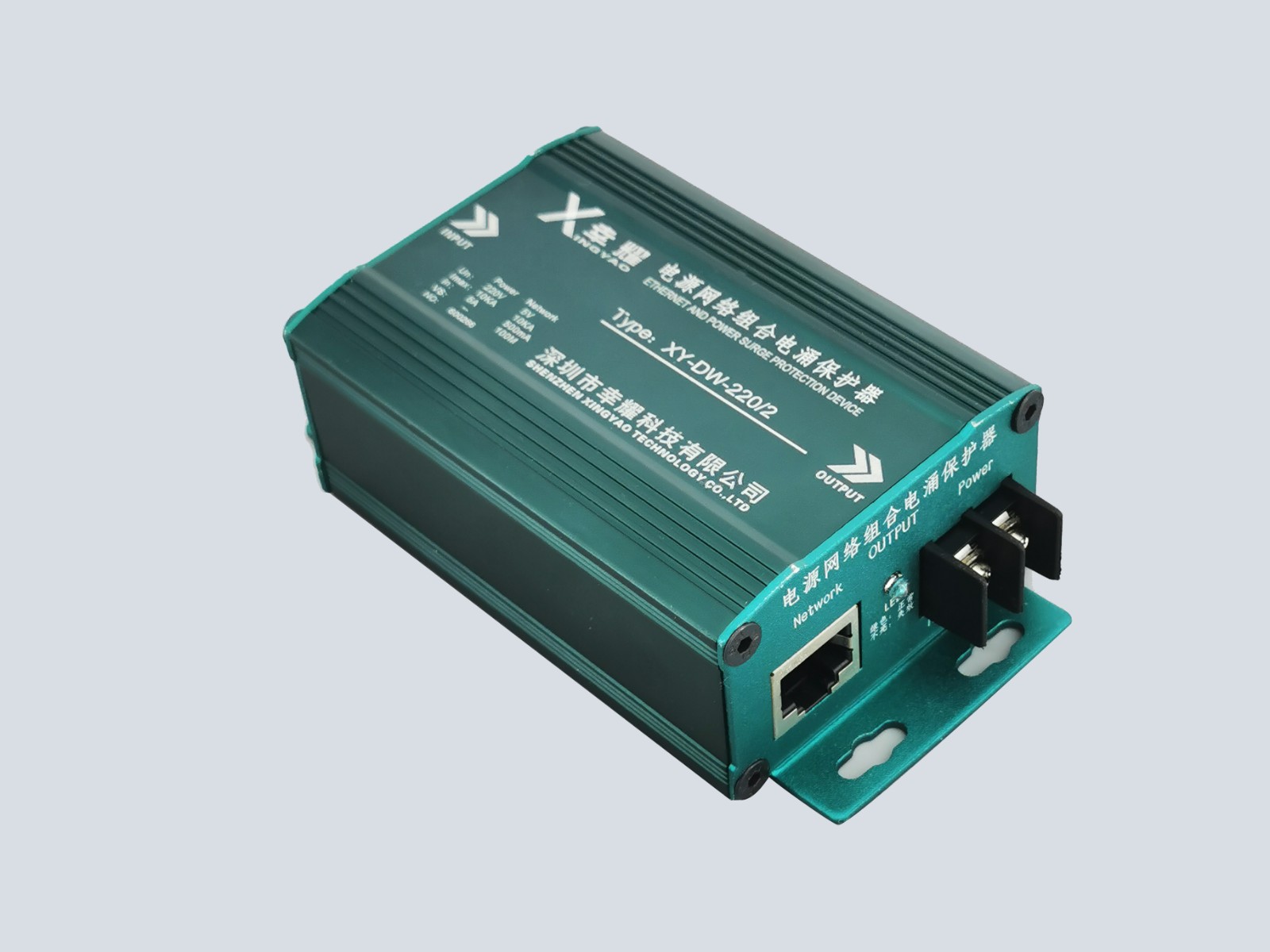

 高清网络监控系统网络摄像机二合一防雷器（又称：网络摄像机防雷器，电源网络二合一防雷器，网络二合一避雷器，网络二合一电涌保护器）是依据IEC和GB标准设计，主要用于各类高清网络摄像机（HD Network Camera）电源和网络信号线路的雷击电磁脉冲（LEMP）保护，是一体化多功能电涌保护器。

功能特点：

 1、通流容量大：10KA(8/20μS)，高速反应（10^-12纳秒），低损耗；

 2、电源、网络防雷二合一设计理念，不占空间，适用于各类高清网络摄像机的电涌保护；

 3、能有效防止摄像机电源、网络等设备间电位差瞬时增大而造成的设备损坏；

 4、内部采用两级复合串联联动保护，具有限压、限流功能，残压低，使用寿命长；

 5、电源电涌保护端口带LED失效指示（绿色:正常；熄灭:失效）；

 6、网络摄像机二合一防雷器采用集成化结构、体积小、接线简易、安装方便。

技术指标：

安装方法：

 1、网络摄像机二合一防雷器串联安装在网络摄像机端口前（“IN”标识端接入线路，“OUT”标识端与被保护摄像机相连接）,然后PE接地端子用铜芯线与地网作焊接或螺拴固定。

 2、网络摄像机二合一防雷器电源线路端子接法：电源两端分别对应接“L/+”“N/-”。

3、网络摄像机二合一防雷器RJ45网络信号线路接法：串联安装，RJ45水晶头直接插接。

4、防雷接地线截面积应≥2.5mm²，且尽可能短。安装本防雷产品要求接地电阻小于4Ω，在接地线及接地电阻合格下防雷性能最优。

 5、本防雷器免维护，雷雨后应及时检查和记录避雷器的工作状况。

注意事项：

 1、防雷器输出端所有端口均连接被保护设备。

 2、防雷器正负线路不要接反或接错。

 3、防雷器安装在被保护设备前端越近效果越好。

 4、防雷设备需要定期检查，产品劣化后必须立即更换。

 5、更换、安装防雷器时切记不可带电作业。

 6、防雷接地一定要良好且接地电阻不大于4Ω（如环境条件无法达到要求，应不大于10Ω）。
