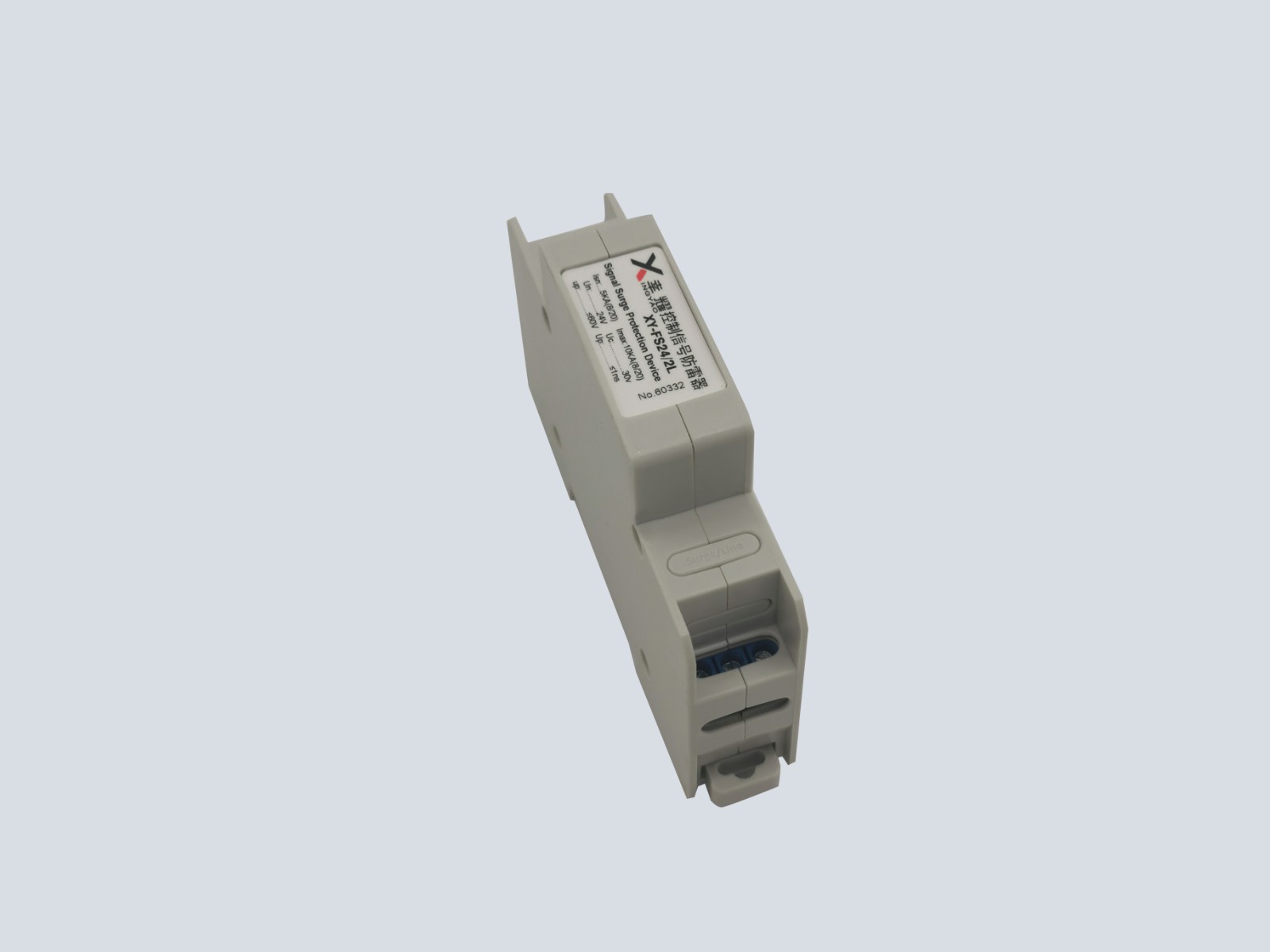

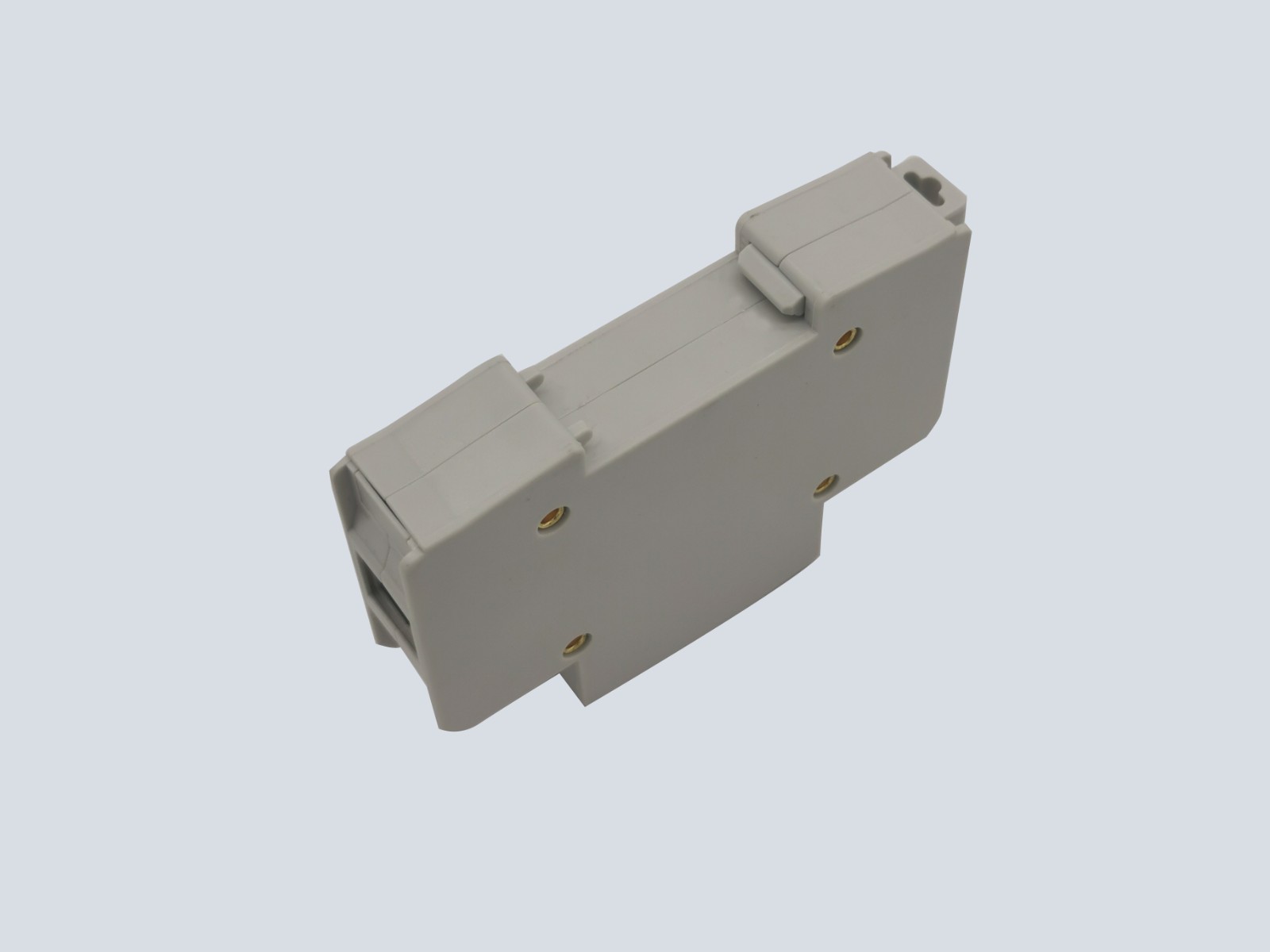

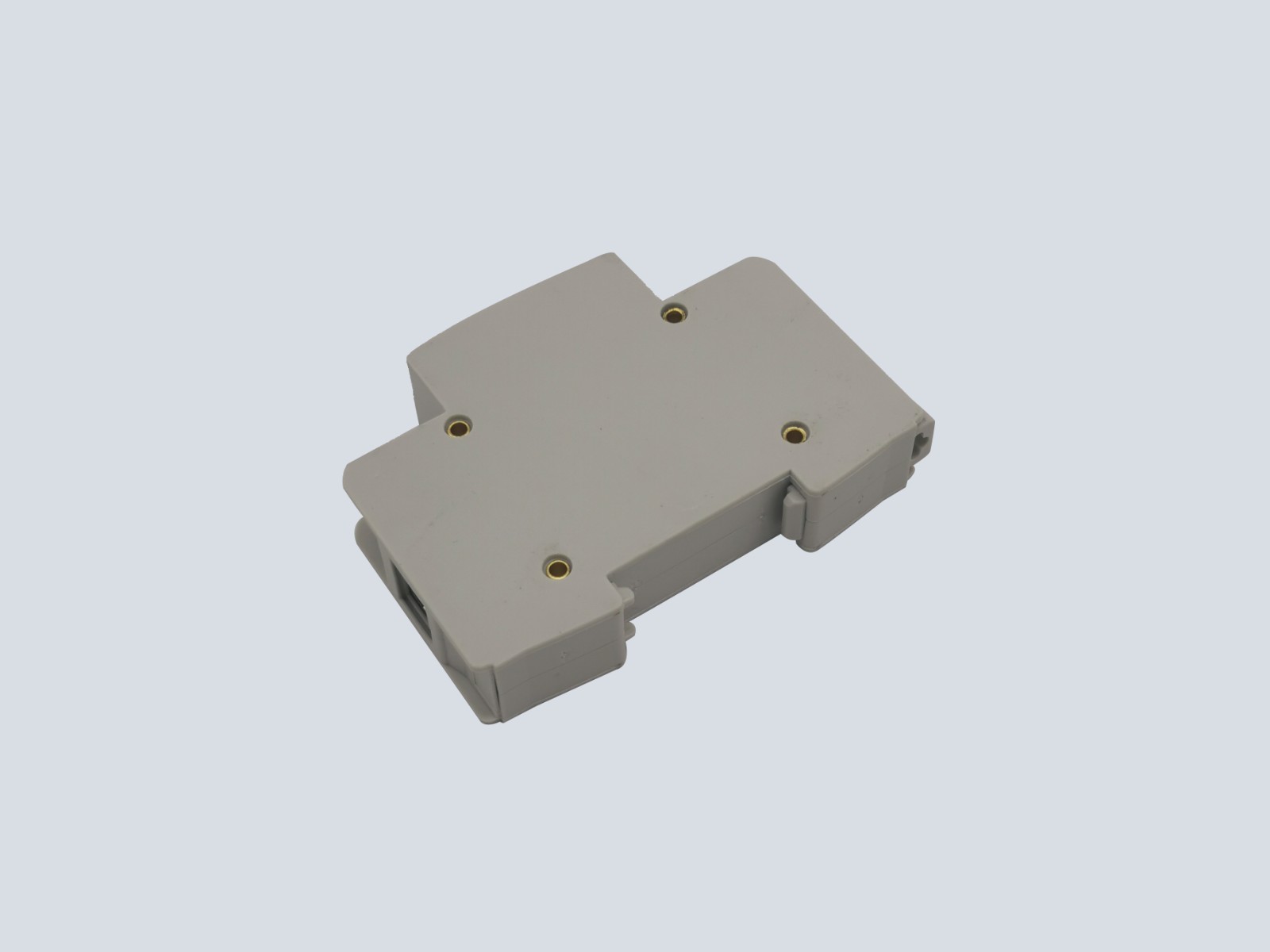

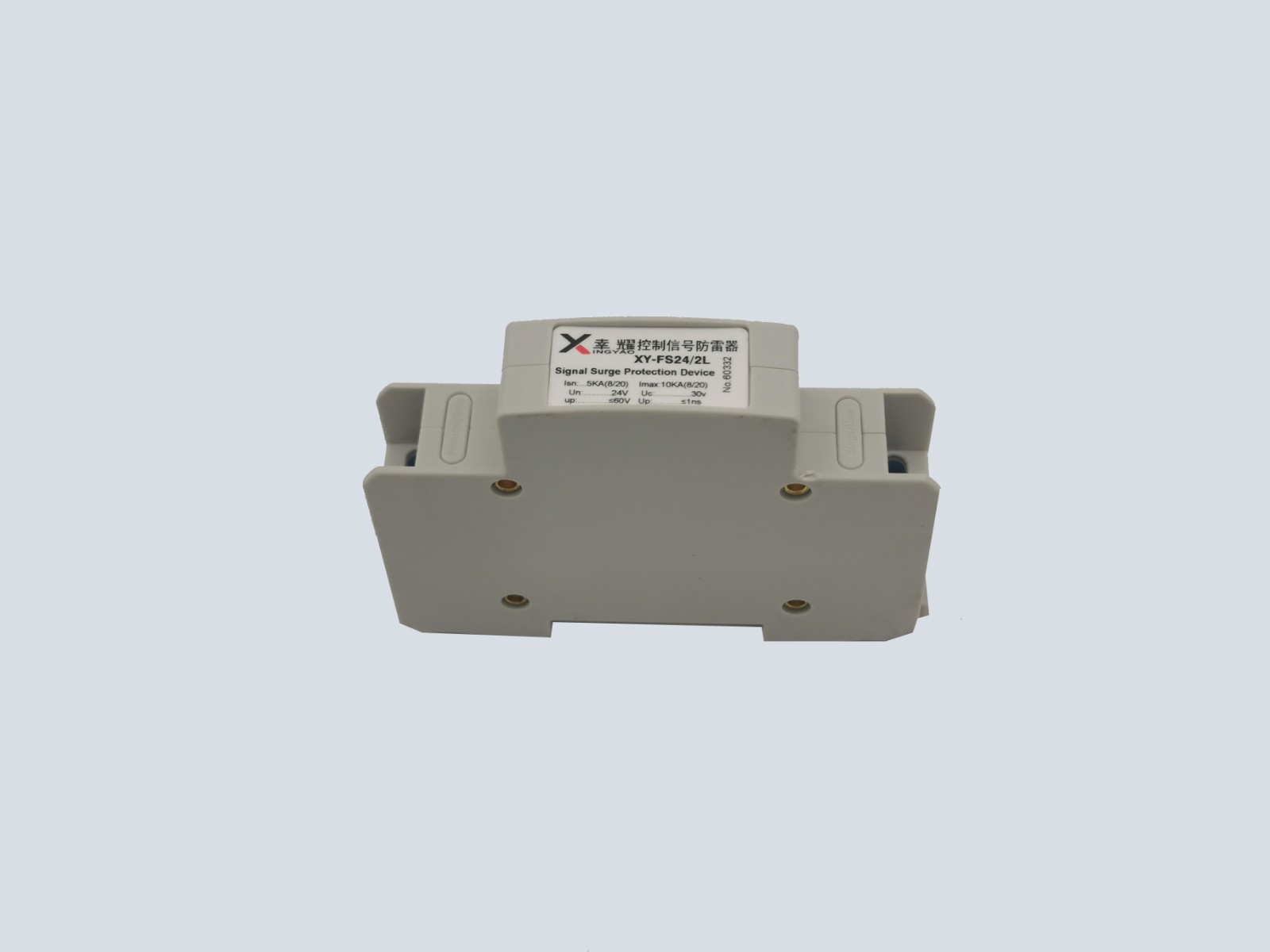

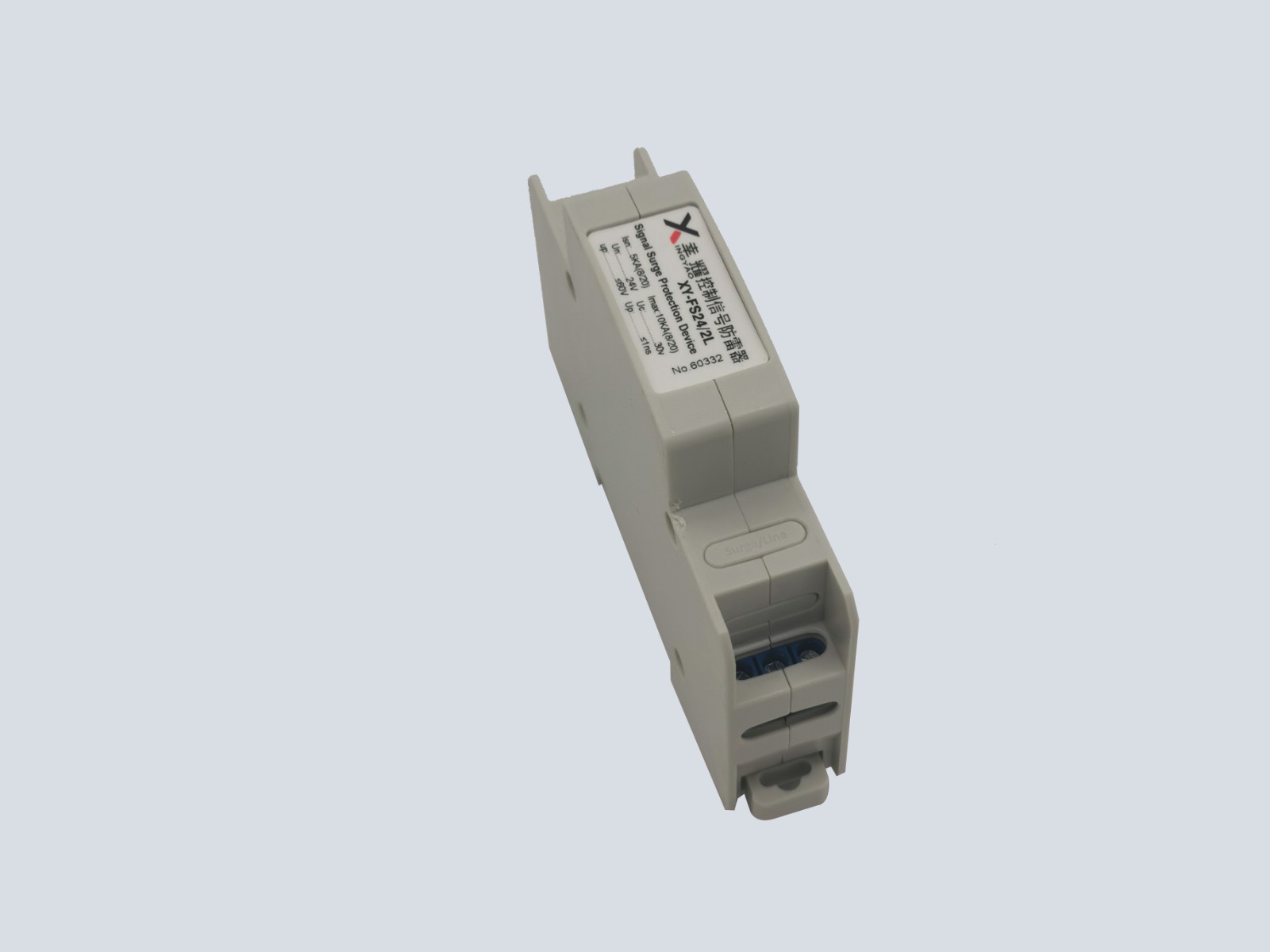

双绞线控制信号防雷器(数据控制信号防雷器、通讯信号电涌保护器)XY-FS24/2S,XY-FS12/2S

产品分类: 工控信号防雷器
    订购热线:15889457601

    产品介绍:
      幸耀(XINGYAO)双绞线控制信号防雷器数据控制信号防雷器通讯信号电涌保护器)是依据IEC和GB标准设计,主要用于工控系统数据控制信号、通讯专线、遥测信号、遥控信号的电涌保护器,应用在雷击保护区1-2区和2-3区。
    功能特点:
      1、通流容量大:10KA(8/20μS),高速反应(10-12纳秒),低损耗(≤0.3db);
      2、内部采用两级串联式联动保护,残压低,使用寿命长;
      3、具有过流、过压、箝位三重保护功能,反应速度快;
      4、当雷击电涌侵入时,无需中止用电设备,不影响正常设备正常运行;
      5、外观设计新颖,体积小,安装方便;
      6、传输速率高,使用频率范围大。

    技术指标:

    名称

    双绞线控制信号防雷器

    SPD类别

    复合型SPD

    SPD功能

    具有限压、限流功能

    型号

    XY-FS06/2L

    XY-FS12/2L

    XY-FS24/2L

    标称工作电压 Un

    6V

    12V

    24V

    最大持续运行电压 Uc

    8V

    18V

    30V

    标称放电电流(8/20μs) In

    5KA

    5KA

    5KA

    最大放电电流8/20μs Imax

    10KA

    10KA

    10KA

    Isn时电压保护级别UP

    18V

    36V

    60V

    保护线路

    2线/4线

    传输速率

    10M bps

    插入损耗

    ≤0.3db

    响应速度

    ≤1ns

    端口连接方式

    接线端子

    温度环境范围

    -40℃…+80℃

    典型应用

    4-20mA信号/工控信号

    安装接线规格

    1.54mm2

    外壳材料

    铝合金/阻燃塑料

    尺寸

    100×25×25mm

    安装方式

    串联

    外壳保护等级

    IP20

    测试标准

    GB18802.1     GB/T 18802.21

    防雷器安装指导:
      1、双绞线控制信号防雷器可以安装在LPZ0-1区或直接串联安装在被保护设备(或系统)前端,安装时离被保护的设备(或系统)越近越好。
      2、“IN”连接引线端,“OUT”连接被保护设备(或系统)端,“1”与“2为一条信号通道,“3”与“4”为一条信号通道。安装时两端线路必须分开敷设,不可捆扎在一起,防止二次感应现象发生。
      3、防雷器接地用尽可能最短的线连接。该保护器接地采用端子接地方式,接地线必须与防雷地线(或被保护设备的外壳)相连。信号的屏蔽线可直接接到接地端子上。
      4、该防雷器在不超过要求的条件下安装是不需要长期维护的,只需系统例行维护;如在使用过程中,信号传输出现问题,换下电涌保护器后信号传输恢复正常,说明电涌保护器已经损坏,需维修或更换。
