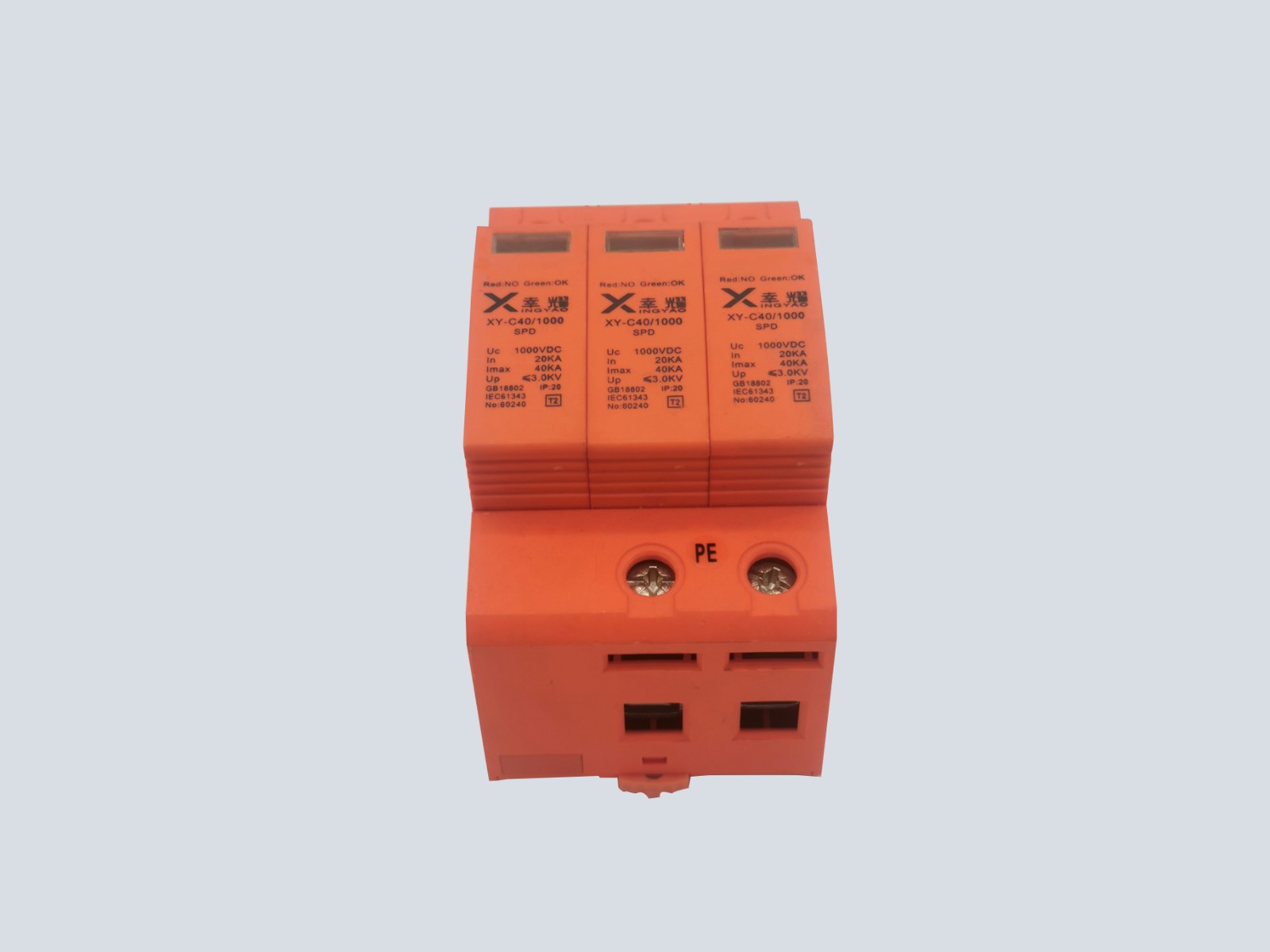

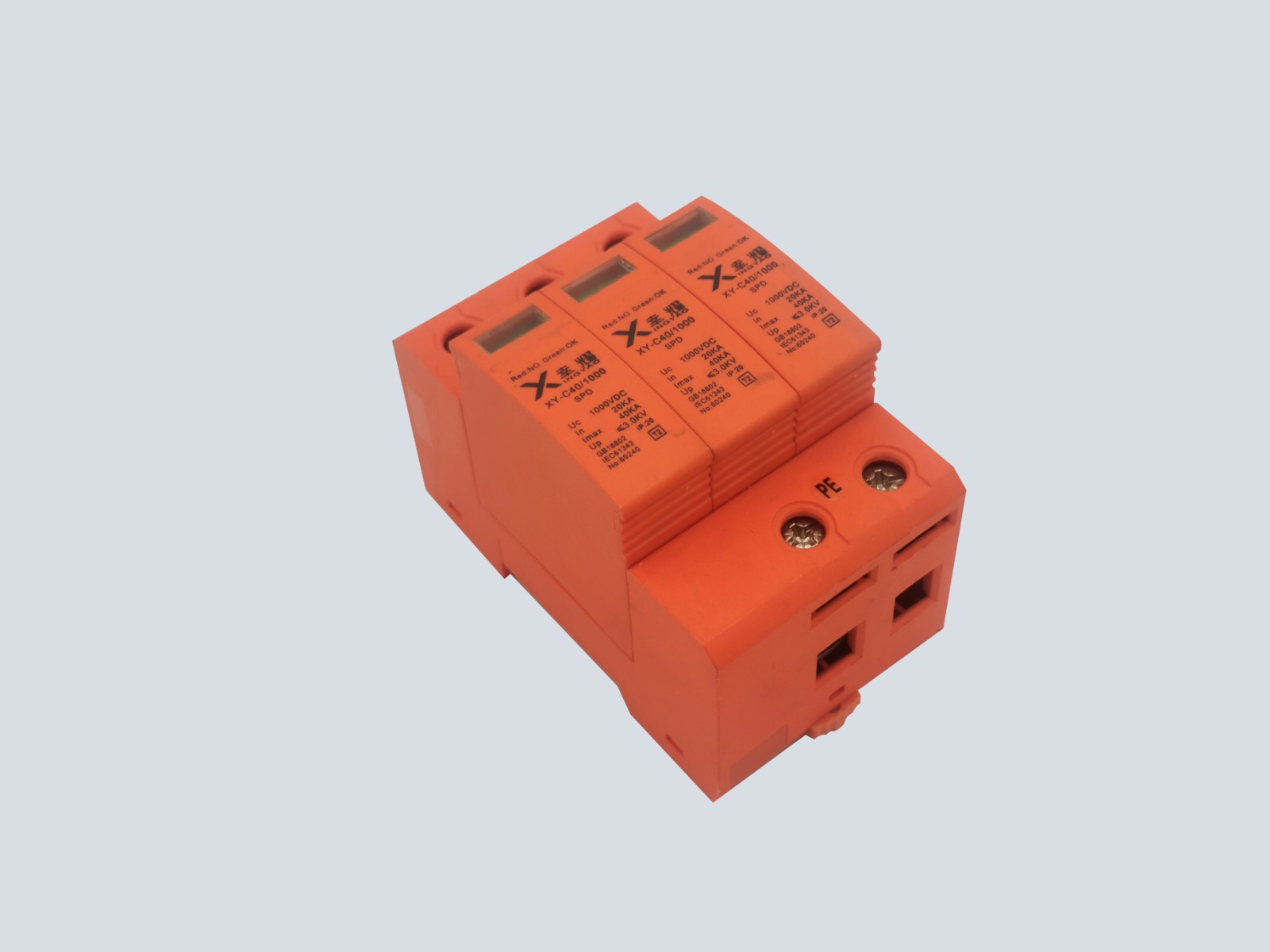

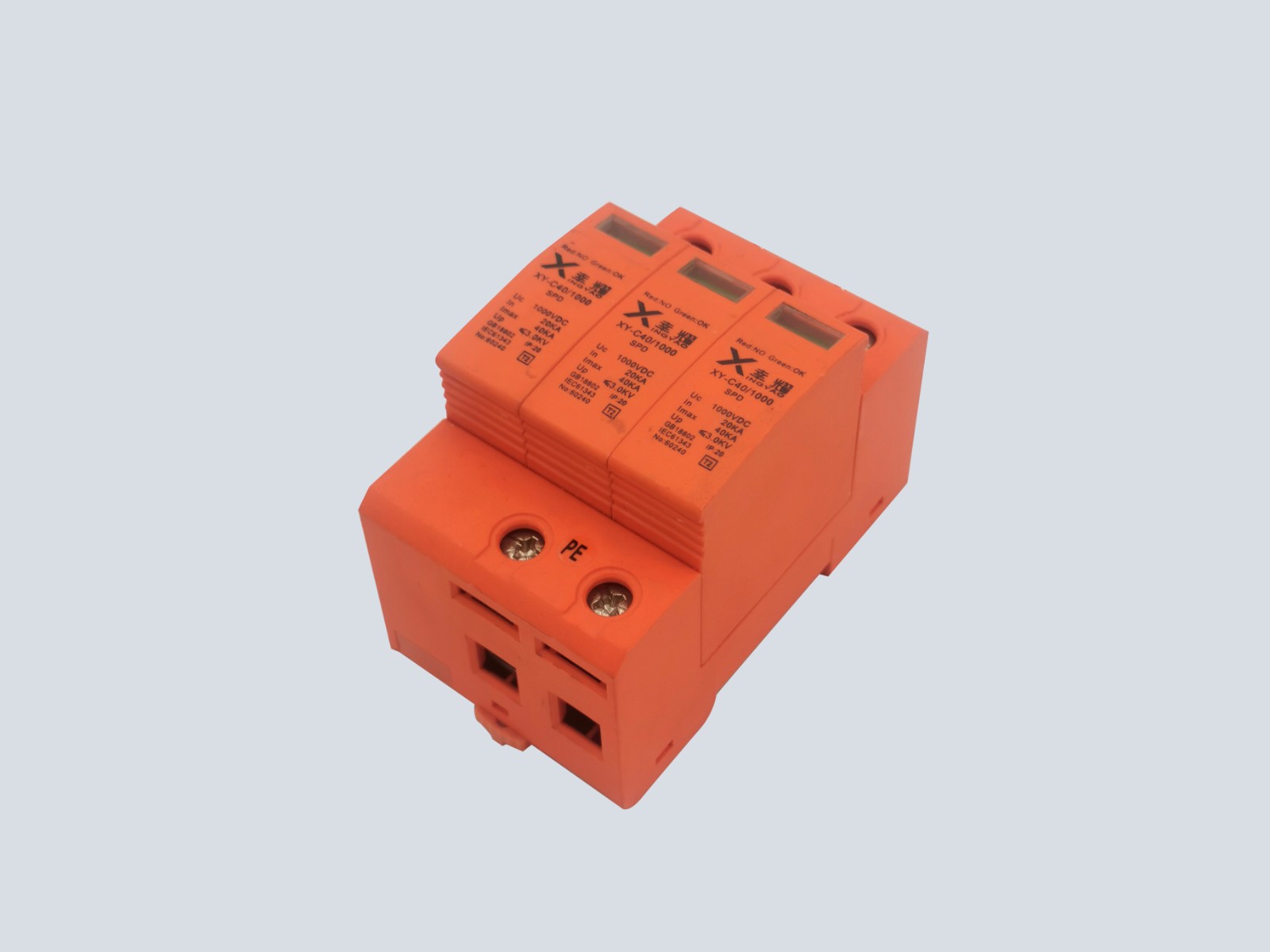

产品介绍

幸耀（XINGYAO）光伏直流电涌保护器（Surge Protection Device，简称SPD）(又称浪涌保护器、防雷器、过压保护器、避雷器)，是按SPD II级类试验要求专业设计的用于太阳能发电系统的电涌保护器，具有较强的雷电流汇放能力；适用于太阳能发电系统的直流供电线路设备的电涌保护;其设计依据符合GB18802.1，IEC61643-1技术标准。

功能特点

1.可选遥信端子报警功能，便于远程报警监控。2、最高可承受40KA(8/20μs)雷电流冲击。3.反应速度快，动作响应时间小于25ns。4、阻燃外壳设计，可方便地安装在35mm电气导轨上。5、双重热脱扣装置，温控断路技术,使电涌保护器能因过热、击穿失效时能自动断开.6、可视告警窗口颜色表示保护的工作状态，绿色(正常)、红色(故障). 7、选用世界知名元器件，运用先进的生产工艺制造，能在酸、碱、尘、盐雾及潮湿等恶劣环境下长期工作。

产品应用和安装位置

本系列浪涌保护器适用于II级防雷过压保护，用于雷击区域的LPZ1区与LPZ2区交界处，通常安装在太阳能电池电源输出口、电源控制器、电源转换器等处。

防雷器安装注意事项

1.电源线连接：正极接“＋”，负极接“—”。 2、防雷器产品标有“PE”标志的接地端应接上地线，接好地线后，务必要旋紧螺钉。接地线选用16mm2以上的铜芯线，地线到接地汇流排的长度应小于1m且量粗短。3、防雷器接地线宜用尽可能最短的线连接。该保护器接地采用端子接地方式，接地线必须与防雷地线相连。 4、该防雷器在不超过要求的条件下安装是不需要长期维护的，只需系统例行维护；如在使用过程中，可视告警窗口颜色由绿色(正常)变为红色(故障)，说明电涌保护器已经损坏，需维修或更换。 5、设备需要定期检查，产品劣化后必须立即更换。 6、切记不可带电作业. 7、接地一定要良好且接地电阻不大于4欧姆。8、防雷器前端需加装短路装置确保避免防雷器劣化后短路引起火灾。

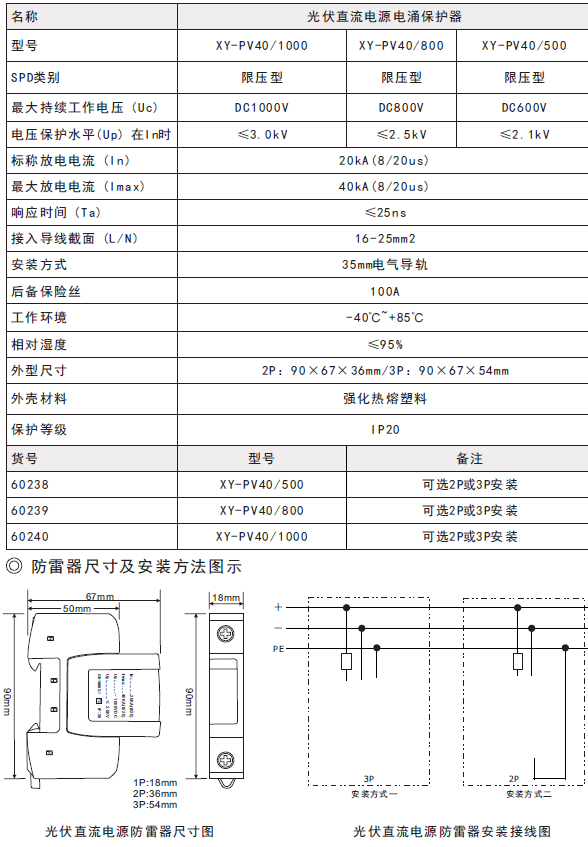

技术参数
