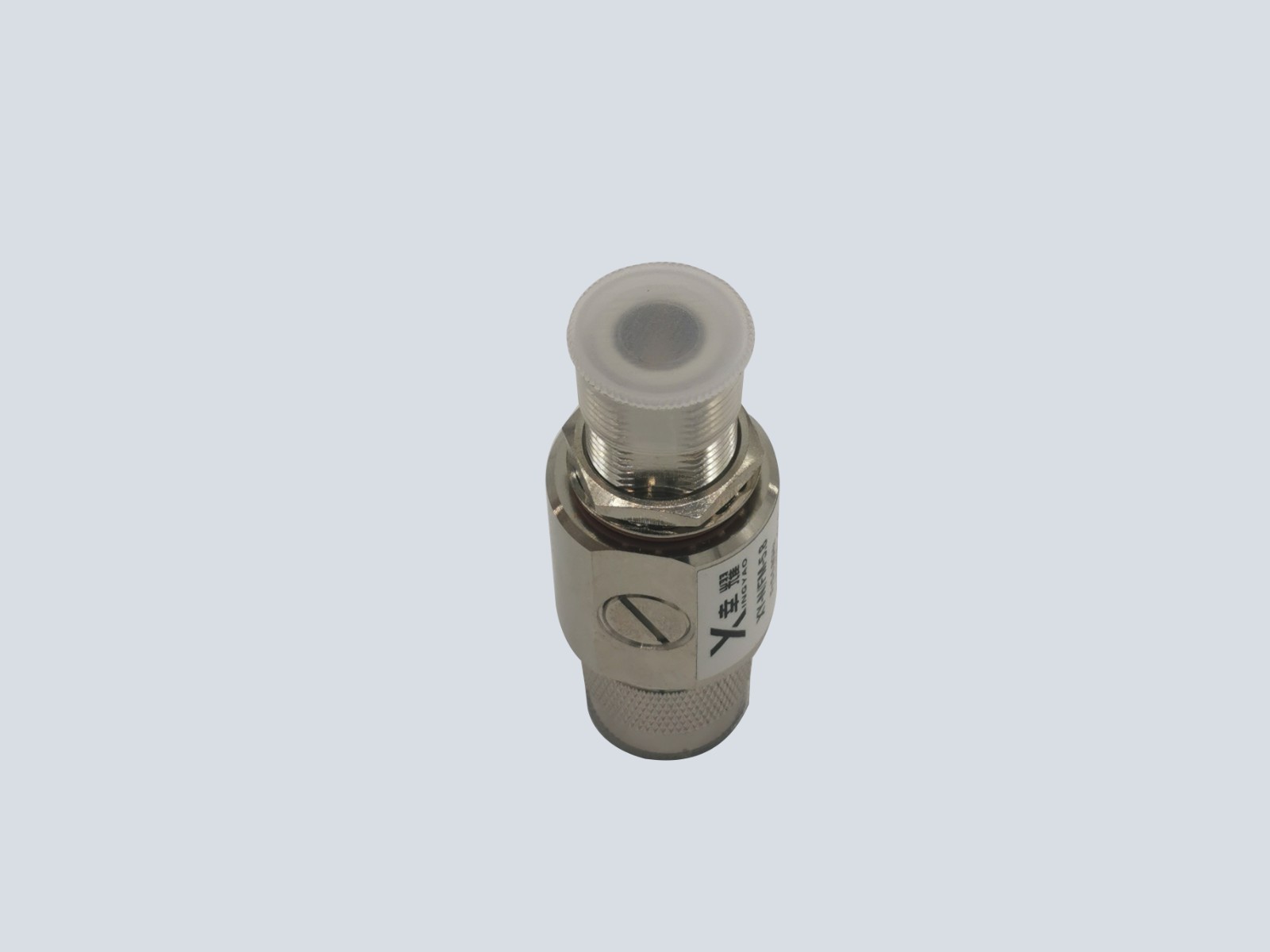

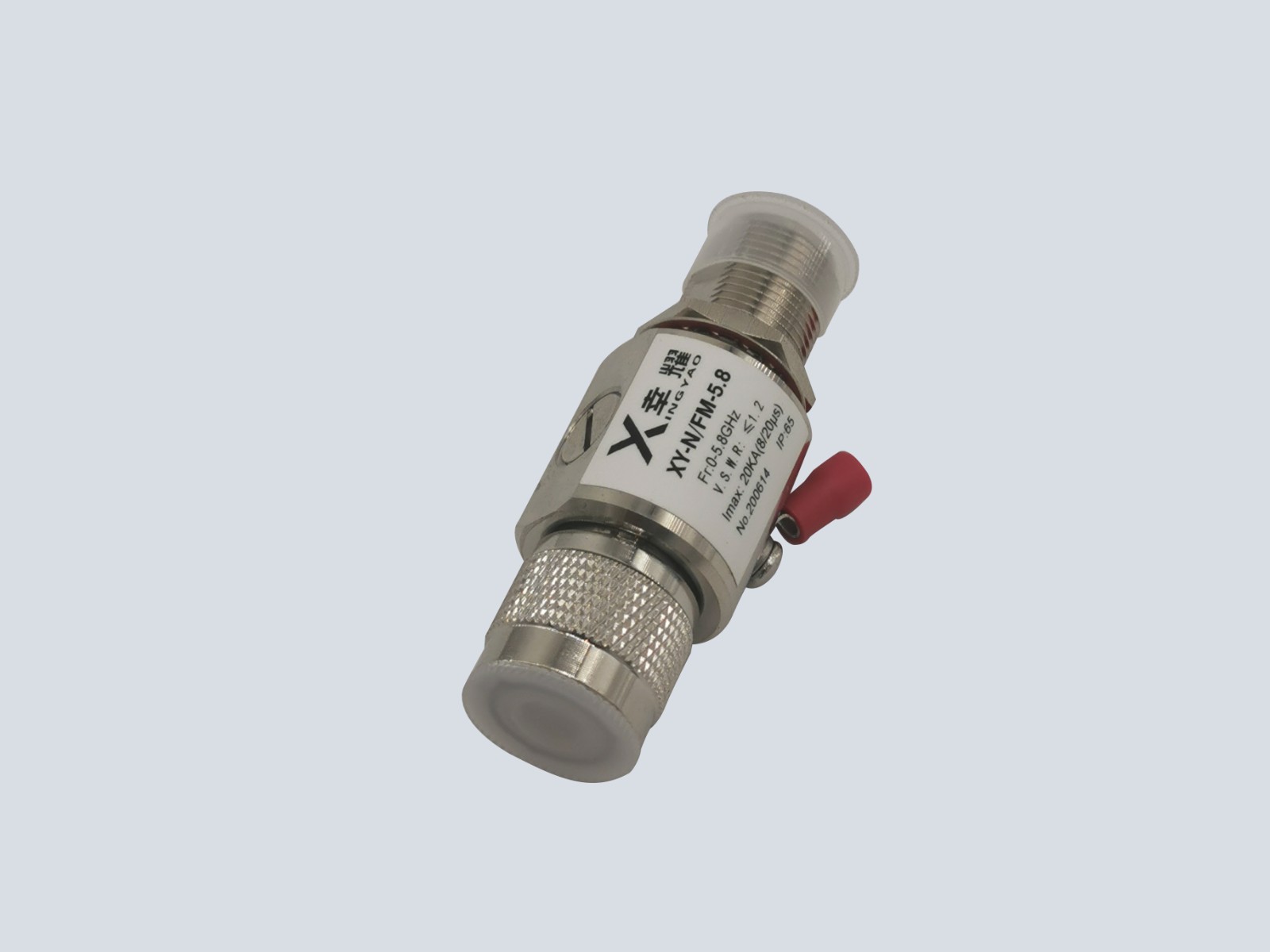

天馈电涌保护器. 天馈防雷器.信号防雷器.XY-N-4/5.8

产品分类: 天馈防雷器
    订购热线:15889457601

    产品介绍:

      XY-N/4/5.8天馈电涌保护器适用于各种射频收发系统、无线网络信号发射,卫星电视接收设备、监控信号无线发射接收设备的防雷保护。广泛应用于通信站、雷达站、小灵通基站、移动通信基站、GPS基站、CDMA基站、PHSPAS)基站、卫星通信、微波站等。防止因馈线感应雷击过电压而对天线及收发设备造成的损害,安装于防雷分区LPZ0A-1及后续分区。

    功能特点:

     1、高雷电流通流能力,20KA(8/20μs)。2、工作频带宽,传输频率高 3、驻波比小,插入损耗低。4、 当雷击电涌侵入时,无需中止用电设备,不影响正常设备正常运行。5、多种接头可选。

    技术参数:

    产品名称

    天馈防雷器

    产品型号

    XY-N4/5.8

    SPD类型

    开关型

    接口方式

    N-JK (50Ω)

    标称放电电流In(8/20μs)

    10KA

    最大放电电流Imax(8/20μs)

    20KA

    反应时间 Ta

    ≤25ns

    最大传输功率 Pt

    200W

    驻波比 SWR

    ≤1.2(5.8GHZ)

    起始放电电压

    230V

    峰值放电电压

    1000V

    特性阻抗

    50Ω

    插入损耗

    ≤0.3dB

    频率范围

    5.0-5.8G

    绝缘电阻

    ≥5000 MΩ

    外壳材料

    黄铜

    外壳防水等级

    IP67

    接地电阻Ω/线径

    ≤4Ω /4mm2以上

    工作温度范围

    -40℃~+85℃,海拔≤4km

    空气相对湿度(室内温度条件下)

    30%~90%



    执行标准

    GBl8802.1、lEC61643-21、IEC60169-4

    订货号

    800411

    防雷器安装指导:

    1、为了可靠地防止雷电袭击,可以在天线输出端和被保护设备输入端各串接一个天馈防雷器。2、把防雷器上的接线片焊上尽量短的接地导线(导线面积不小于4mm2),另一端与防雷系统接地母线可靠连接,接地电阻不大于4Ω。3、本产品具有防水功能,但在户外使用天馈防雷器时应注意防雨,切不可让雨水浸入其内部造成腐蚀损坏。4、本产品无需特别维护。当系统工作出现故障时,可拆除防雷器后再检查,若还原到使用前的状态后系统恢复正常,则说明防雷器已经损坏,必须立即更换。
