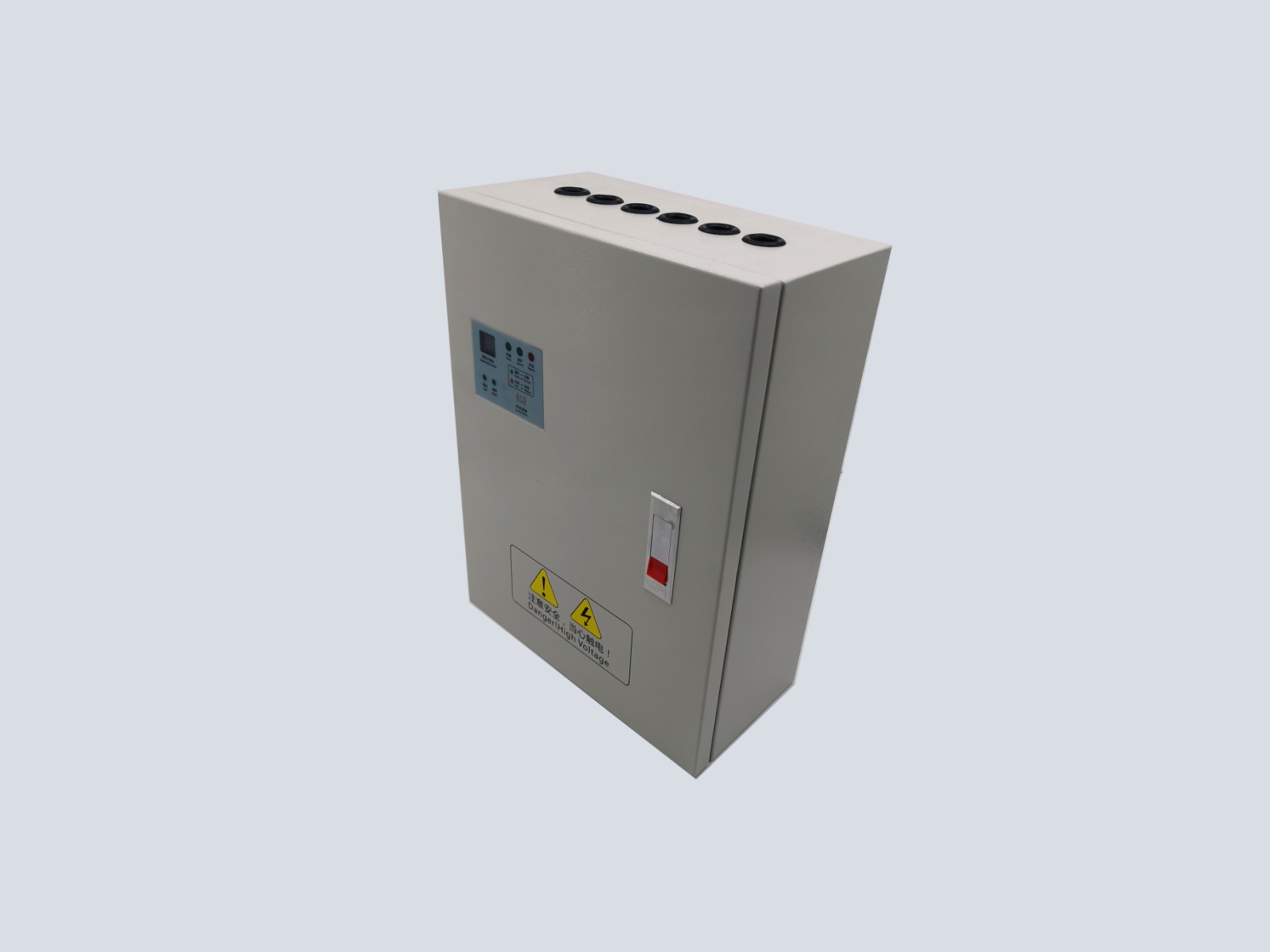

二级单相/三相电源防雷箱.XY-X40/220-WP

产品分类: 电源防雷箱
    订购热线:15889457601

    产品介绍

      幸耀(XINGYAO)二级单相/三相电源防雷箱(Surge Protection Device BOX)适用于交流50Hz/60Hz,380V及以下的TN-S、TN-C-S、TT、IT等供电系统的防雷保护,用于LPZO或LPZ1区与LPZ2区交界处,其设计依据符合GB18802.1,IEC61643-1技术标准,防雷模块内置失效脱离装置,当电涌保护器因过流过热击穿失效时,失效脱离装置能自动的将其从电网上脱离,同时可视告警指示窗口由绿色(正常)变成红色(故障),可视告警指示模块可在有工作电压情况下更换。并带有数显雷击计数器,可以方便的记录雷电波冲击次数。

    工作原理

      内置的电涌保护器(SPD)是电子设备雷电防护中不可缺少的一种装置,其作用原理是在正常情况下,电涌保护器处于极高的电阻状态,从而保证电源系统正常工作;当系统线路上出现电涌过电压、过电流时,SPD的电阻突变或持续下降为低阻抗,SPD立即在纳秒级的时间内导通,将电涌能量通过SPD泄放入大地;当电涌过后,电涌保护器又迅速恢复为高阻状态,从而不影响系统正常供电。

    功能特点

     1、通流量大,残压低;最高可承受20KA(8/20μs)雷电流冲击,动作响应时间小于25ns。  2、具有过热过流保护;3、带雷击记录仪,精确记录雷击次数及受雷击时间(精确到年月日时分秒)。4、外壳防水防尘,防护等级为IP65,阻燃等级为UL94 V0。5、内置电涌保护器有可视告警窗口颜色表示保护的工作状态,绿色(正常)、红色(故障)。

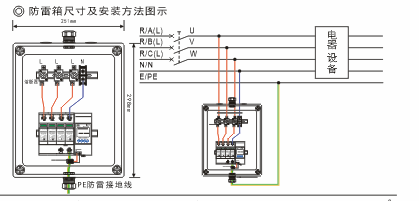

    产品应用和安装位置

     1、安装时必须断开电源,严禁带电操作。2、连接导线必须采用多股铜芯导线,导线截面积必须符合工程安装要求。安装时注意L线接防雷箱熔断器L接线端子,N线接熔断器N线端子,PE地线接防雷器的PE接地端子,不能接反或漏接。3、当内置电涌保护器为绿色指示窗口时表示工作正常;当绿色窗口变为红色时,则表示电涌保护器已失效,须及时更换或检修。 4、当远端报警器发生报警时(当选装有遥信功能时),表示防雷箱已失效或线路出问题,须及时检修或更换。5、雷击计录仪的调试使用,请参见后面详细说明. 6、本防雷箱无需特别维护,但应定期检查接线是否可靠、指示窗口是否正常。

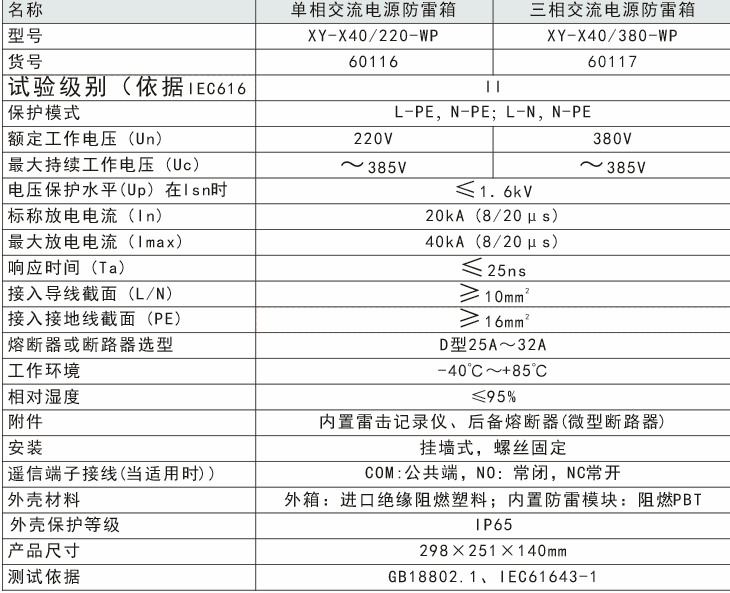

    防雷器技术参数
