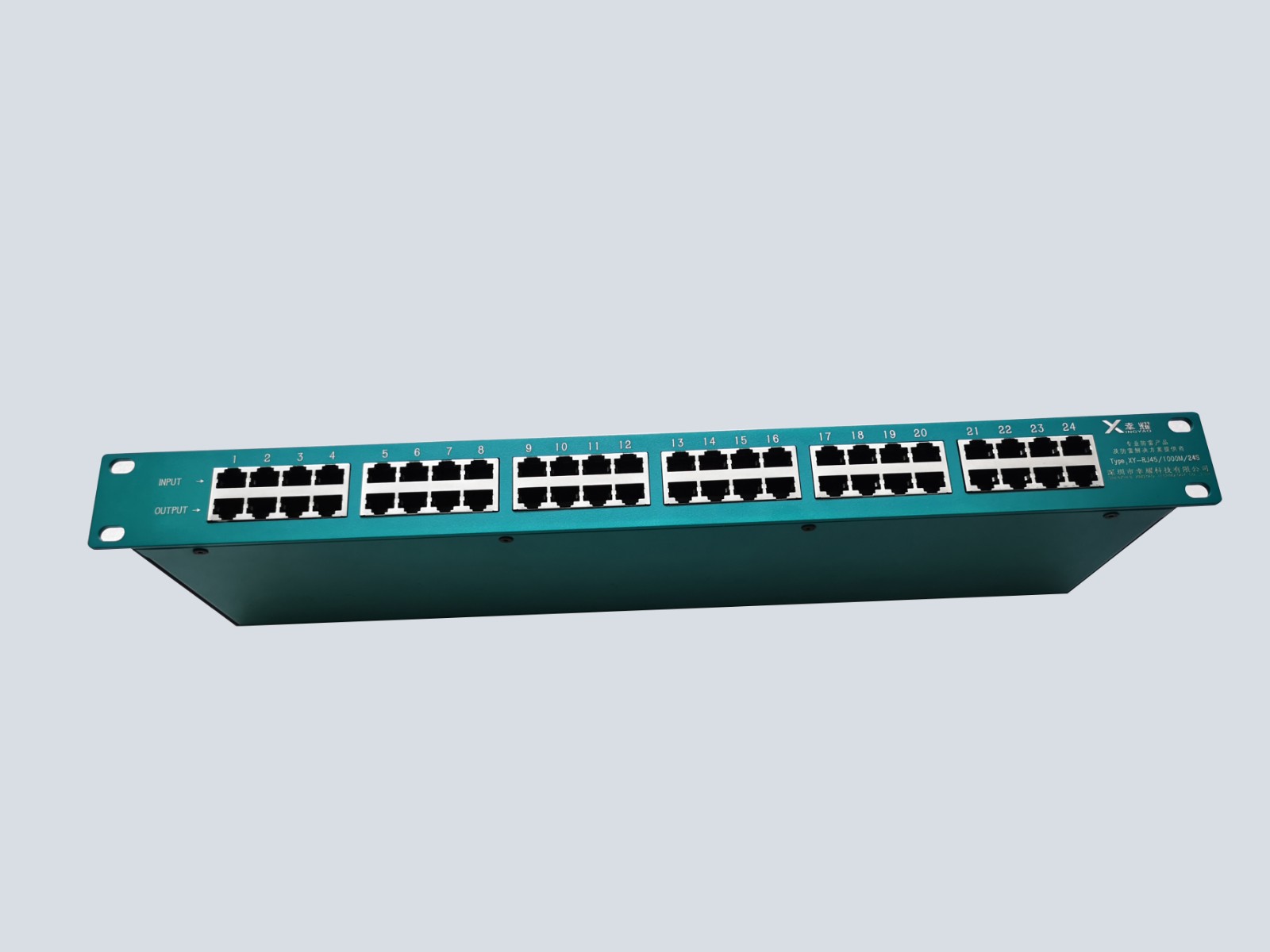

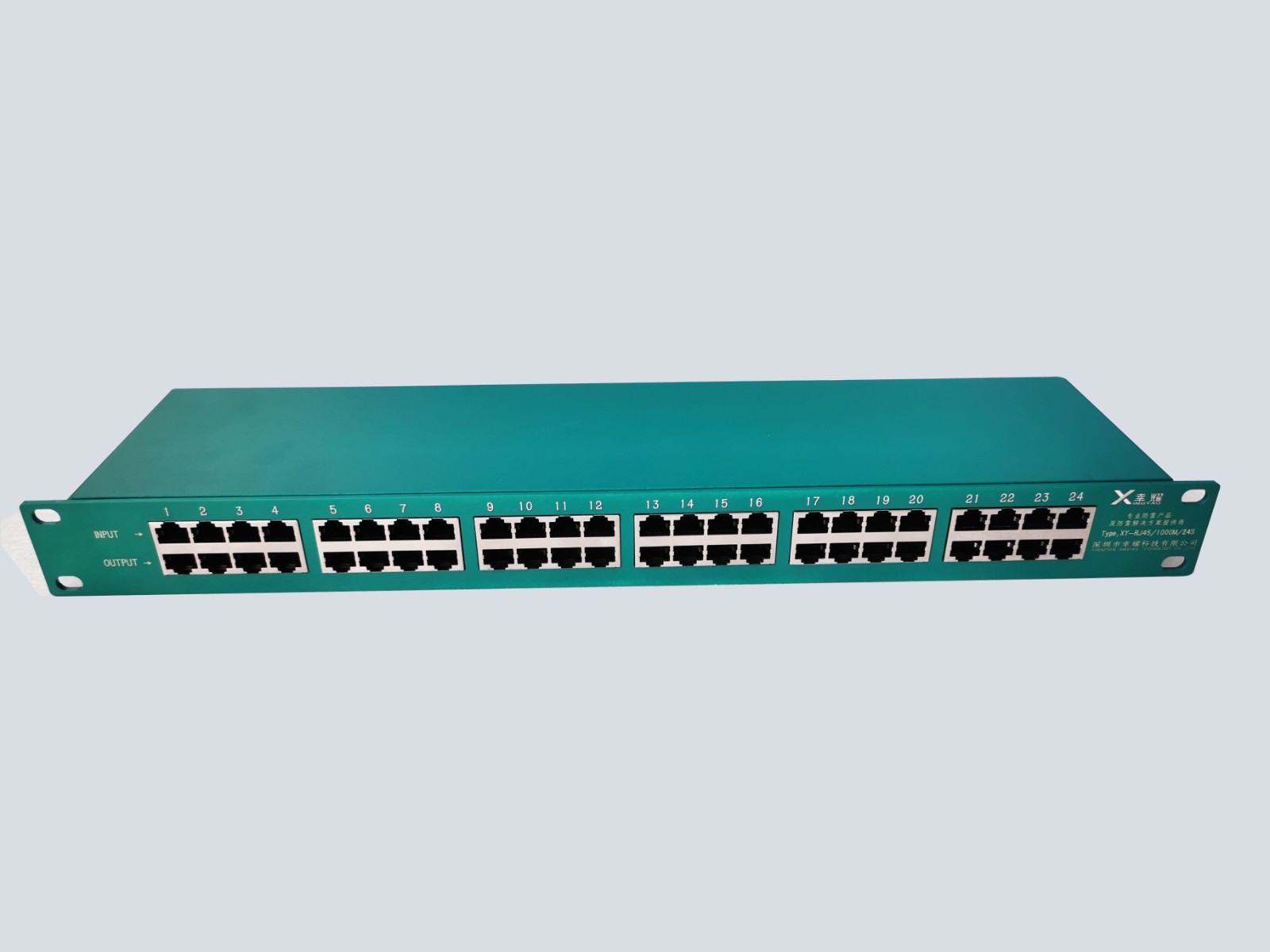

24路机架式网络防雷器(网络交换机防雷器)XY-RJ45/100M-24(16)

产品分类: 网络信号防雷器
    订购热线:15889457601

    产品应用:
      幸耀(XINGYAO) 16路/24路机架式网络防雷器(网络交换机防雷器100M网络电涌保护器)依据 IEC61000-4-5及 ITU-TK20&K21标准设计,采用优质、高泄放能力的电涌保护器件和低电容、超快速恢复二极管矩阵结构,为数据线提供高能粗级保护和低能量的精细保护,该产品用于LPZ2- LPZ3分区界面的RJ45网线接口上,可广泛应用于办公和工业场所网络综合布线及类似用途的数据通讯系统中,保护五类、六类布线系统的100M SWITCH、 HUB、ROUTER等网络设备。
    产品特点:
      1、100M传输速度,适用于100M网线。
      2、采用多级保护电路,残压水平低。
      3、插损小,响应时间快。
      4、通流容量大,限制电压精确。
      5、粗、精细全保护,结构严谨。
      6、SPD PCB采用微带设计,隔离好,线扰低。
      7、标准19英寸安装;安装、使用方便,无须特别维护。
      8、性能稳定,工作可靠;
    技术参数:

    名称

    机架式网络信号防雷器

    保护线路数

    24

    16

    型号

    XY-RJ45/100M-24

    XY-RJ45/100M-16

    SPD类别

    复合型SPD

    SPD功能

    具有限压、限流功能

    标称电压Un

    6V

    最大持续工作电压Uc

    10V

    额定电流IL

    500mA

    C2总标称放电电流In( 8/20μs ) L-PG

    5kA

    C2线-地间最大放电电流Imax( 8/20μs ) L-PG

    10kA

    C2 IN时电压保护水平UpL-L

    ≤30V

    C2 IN时电压保护水平UpL-PG

    ≤350V

    插入损耗 Ae

    ≤0.2dB

    最大传输速率 Vs

    100MHz

    响应时间 tA

    ≤1ns

    保护芯线

    1/23/64/57/8

    保护等级

    IP 20

    输入/输出接口

    RJ45

    安装方式

    串联,19”机架式安装

    外形尺寸

    482×108×45mm

    外壳材料

    屏蔽金属板

    工作温区T

    温度-25—+80℃;湿度≤95%25-30℃

    测试标准

    IEC61643-21

    测试依据

    GB18802.1IEC61643-1

    安装指导:
      1、网络防雷器可以安装在LPZ0-1区或直接串联安装在被保护设备(或系统)前端,安装时离被保护的设备(或系统)越近越好。
      2、防雷器的输入端(IN)与信号线相连,输出端(OUT)与被保护设备相连,不可以接反。
      3、防雷器的PE线必须要与防雷系统地严格的等电位连接,否则将影响工作性能。
      4、该产品无需特别维护,安装时尽量靠进设备端;当工作系统出现故障怀疑防雷器时,可拆除防雷器后再检查,若还原到使用前的状态后恢复正常,则应更换防雷器。

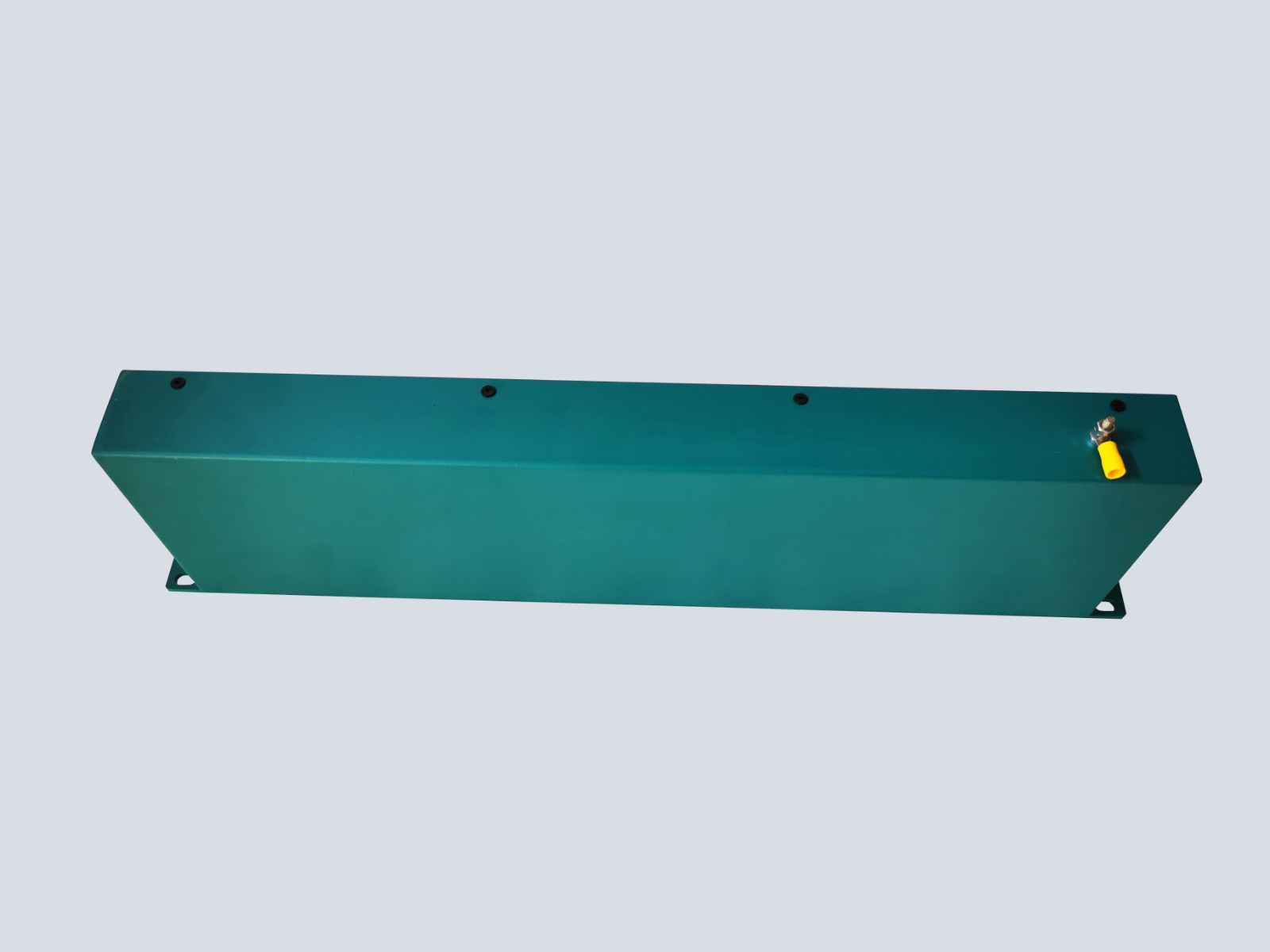

      5、防雷器接地用尽可能最短的线连接。该防雷器接地采用端子接地方式,接地线必须与防雷地线(或被保护设备的外壳)相连。信号的屏蔽线可直接接到接地端子上。
      6、该防雷器在不超过要求的条件下安装是不需要长期维护的,只需系统例行维护;如在使用过程中,信号传输出现问题,换下防雷器后信号传输恢复正常,说明防雷器已经损坏,需维修或更换。
