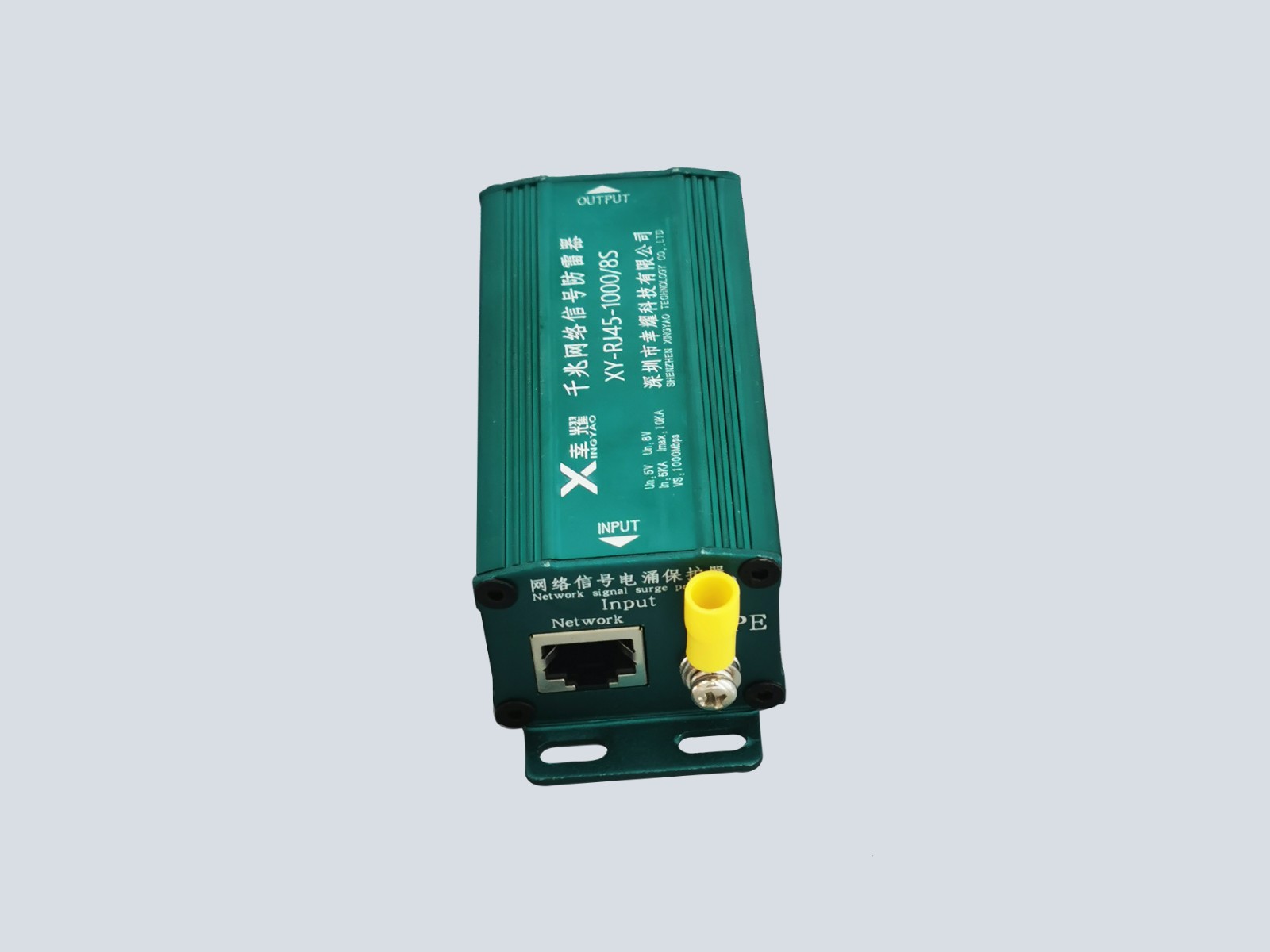

100M单路网络信号防雷器( 网络电涌保护器、网络信号避雷器、网络信号过压保护器XY-RJ45/4L

产品分类: 网络信号防雷器
    订购热线:15889457601

    产品介绍:
      幸耀(XINGYAO) 单路/8路/16路/24路网络信号防雷器网络电涌保护器网络信号避雷器网络信号过压保护器)用于保护敏感的以太网100M高速网络通信线路;广泛用于计算机网络通信传输系统、网络交换机、大型路由器、网络摄像机等网络设备;使其免受雷电感应电压、电网电压波动干扰、静电放电和大负载启动产生的瞬间冲击电涌电压所造成的重大损坏。
    功能特点:
      1、该产品采用二级复合型保护电路设计。
      2、核心元件选用国际名牌产品,应用先进的生产工艺制造,质量可靠。
      3、具有通流容量大、残压水平低、反应灵敏、性能稳定、插入损耗低等特点。
      4、单路/8路/16路/24路可自由选择,安装更方便,不占空间。
    产品应用和安装位置:
      网络信号防雷器适用于雷击区域的LPZ2-3区域或更高界面,一般安装于计算机网络通信传输系统设备、网络交换机、大型路由器、网络摄像机等网络设备信号输入端。
    技术参数:

    名称

    网络信号防雷器

    产品型号

    XY-RJ45/4L

      XY-RJ45/8L

    XY-RJ45/8

    XY-RJ45/16

    XY-RJ45/24

    货号

    6047

    6048

    6070

    6071

    6072

    SPD类别

    复合型

    SPD功能

    具有限压、限流功能

    标称工作电压Un

    5V

    标称放电电流In(8/20μs)

    5KA

    最大放电电流Imax(8/20μs)

    10KA

    限制电压Up

    15V

    数据传输速率Vs

    100M bps

    插入损耗Ae

    ≤0.2dB

    响应时间Ta

    ≤1ns

    接口形式

    RJ45

    接口数量

    单路(口)

    8路(口)

    16路(口)

    24路(口)

    保护引脚

    1/2、3/6

    (1~8)

    1/2、3/6

    1/2、3/6

    安装方式

    串联

    串联

    串联,19"机架式

    过载故障模式

    SPD的限压部分网络侧内部开路,线路不运行,但是设备仍受到开路保护

    工作环境

    温度-25~+65℃;湿度≤95%(25~30℃)

    外壳保护等级

    IP20

    测试标准

    GB18802.1 -18802.21,IEC61643-21:2000

    防雷器安装指导:
      1、网络防雷器可以安装在LPZ0-1区或直接串联安装在被保护设备(或系统)前端,安装时离被保护的设备(或系统)越近越好。
      2、防雷器的输入端(IN)与信号线相连,输出端(OUT)与被保护设备相连,不可以接反
      3、防雷器的PE线必须要与防雷系统地严格的等电位连接,否则将影响工作性能。
      4、该产品无需特别维护,安装时尽量靠进设备端;当工作系统出现故障怀疑防雷器时,可拆除防雷器后再检查,若还原到使用前的状态后恢复正常,则应更换防雷器。
      5、防雷器接地用尽可能最短的线连接。该防雷器接地采用端子接地方式,接地线必须与防雷地线(或被保护设备的外壳)相连。信号的屏蔽线可直接接到接地端子上。
      6、该防雷器在不超过要求的条件下安装是不需要长期维护的,只需系统例行维护;如在使用过程中,信号传输出现问题,换下防雷器后信号传输恢复正常,说明防雷器已经损坏,需维修或更换。
