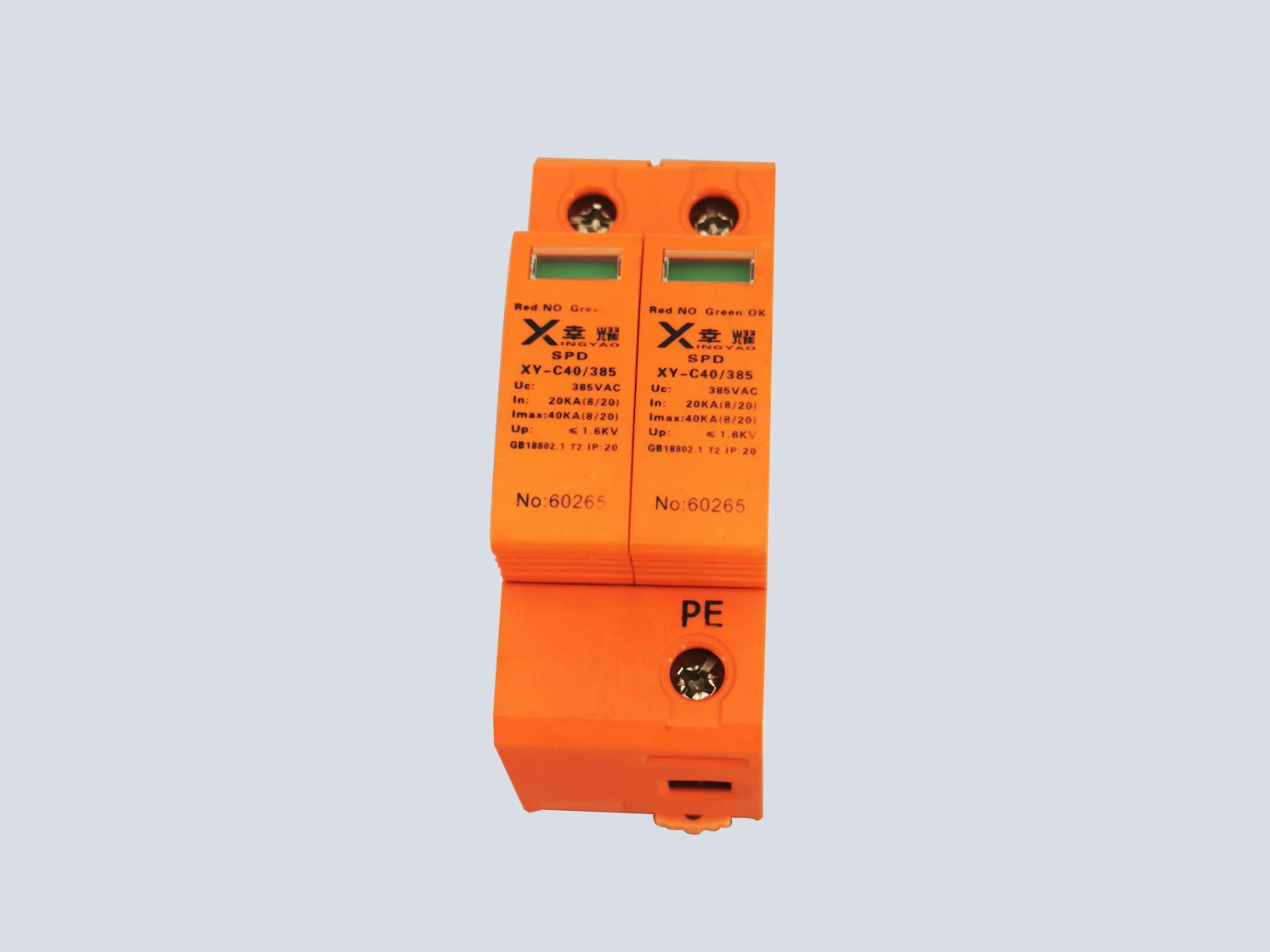

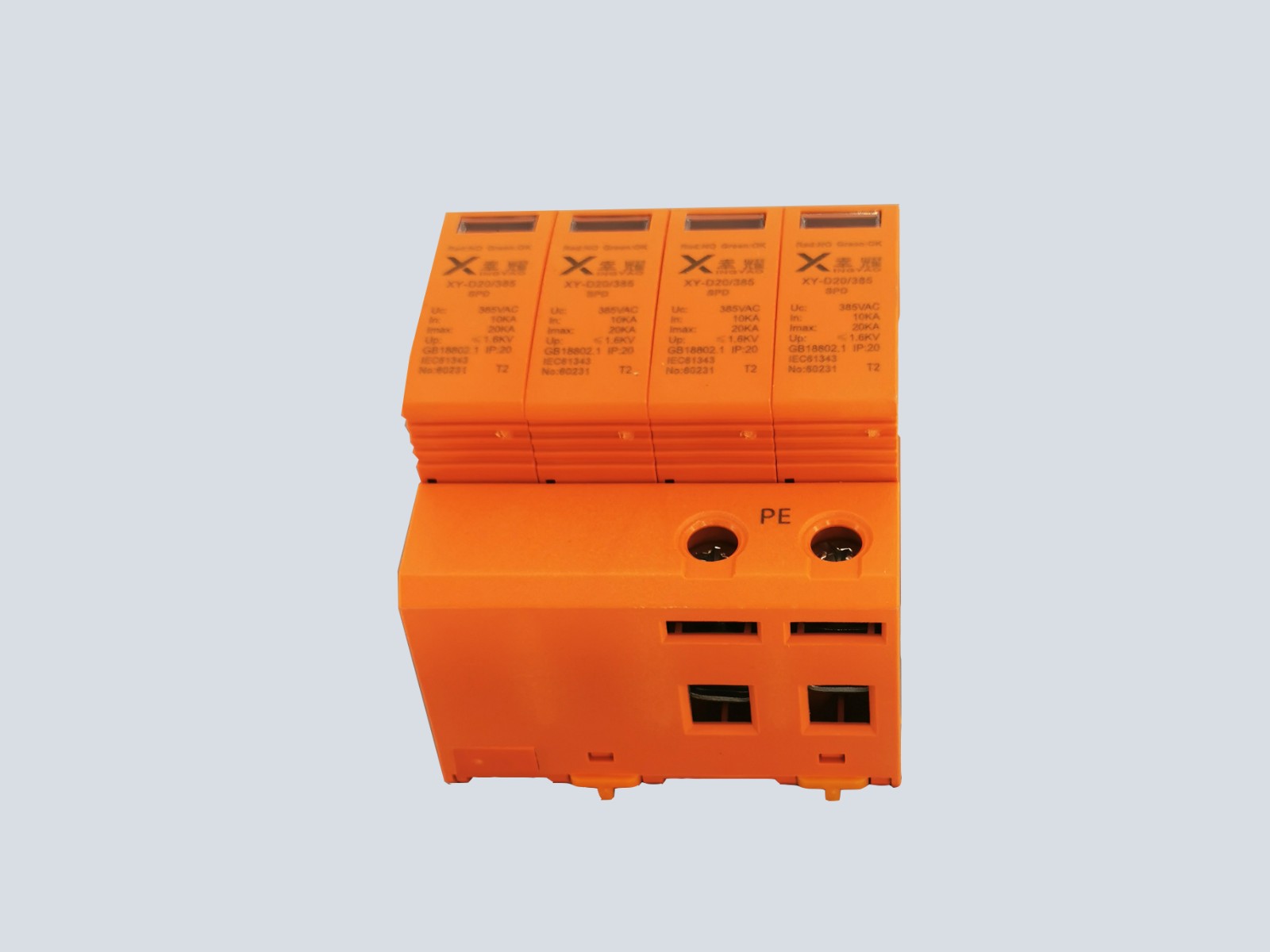

II级40KA三相电源防雷器(SPD),电源防雷器,XY-C40/385​

产品分类: 电源防雷器
    订购热线:15889457601

    产品介绍:

     幸耀(XINGYAO)二级40KA电涌保护器(Surge Protection Device,简称SPD)(又称电源防雷器电源避雷器浪涌保护器过压保护器),适用于交流380V(50Hz/60Hz)及以下的TN-S、TN-C-S、TT、IT等供电系统因雷击而产生的雷击电磁脉冲(LEMP)保护,用于雷击区域的LPZ1区与LPZ2区交界处,其设计依据符合GB18802.1,IEC61643-1技术标准。

    功能特点:

     1、可选遥信端子报警功能,便于远程报警监控。

     2、最高可承受40KA(8/20μs)雷电流冲击。

     3、反应速度快,动作响应时间小于25ns。

     4、阻燃外壳设计,可方便地安装在35mm电气导轨上。

     5、内置热脱扣失效脱离装置,使防雷器因过热、击穿失效时能自动断开。

     6、可视告警窗口颜色表示保护的工作状态,绿色(正常)、红色(故障)。

    产品应用和安装位置:

       II级系列浪涌保护器适用于雷击区域的LPZ1区与LPZ2区交界处,通常并联安装在楼层配电箱、计算机中心、电信机房、电梯控制室、变频设备控制室、医院手术室、监护室及装有电子医疗设备场所的配电箱内;也可安装在六层以下住宅照明配电箱内,分散型小别墅可将SPD安装在住户配电箱内。

    技术参数:

    名称

    电涌保护器

    型号

    XY-C40/275

    XY-C40/320

    XY-C40/385

    XY-C40/420

    试验级别(依据IEC61643-1)

    II

    保护模式

    L-PE,N-PE

    额定工作电压(Un)

    220~380V

    最大持续工作电压(Uc)

    50Hz/60Hz

    275VAC

    320VAC

    385VAC

    420VAC

    350VDC

    420VDC

    505VAC

    560VDC

    标称放电电流(In)

    20kA(8/20μs)

    最大放电电流(Imax)

    40kA(8/20μs)

    电压保护水平(Up) 在In时

    ≤1.1kV

    ≤1.2kV

    ≤1.5kV

    ≤1.6kV

     漏电流 (LC)

    ≤10μA

    ≤10μA

    ≤10μA

    ≤10μA

    响应时间 (Ta)

    ≤25ns

    后备保护断路器选型

    D型25A-32A,分断电流能力为6.5KA

    接入导线截面(L/N)

    ≥6mm2

    接入接地线截面(PE)

    ≥10mm2

    (相线截面积S≤16mm2时,地线用S;相线截面积16mm2≤S≤35mm2时,地线用16mm2;相线截面积S≥35mm2时,地线要求S/2 ;依据GB50054第2.2.9条)

    工作环境

    -40℃~+85℃

    相对湿度

    ≤95%

    尺寸

    2P:36*90*67mm,4P:72*90*67

    安装

    35mm标准电气导轨

    外壳材料

    增强阻燃PBT

    测试依据

    GB18802.1、IEC61643-1
