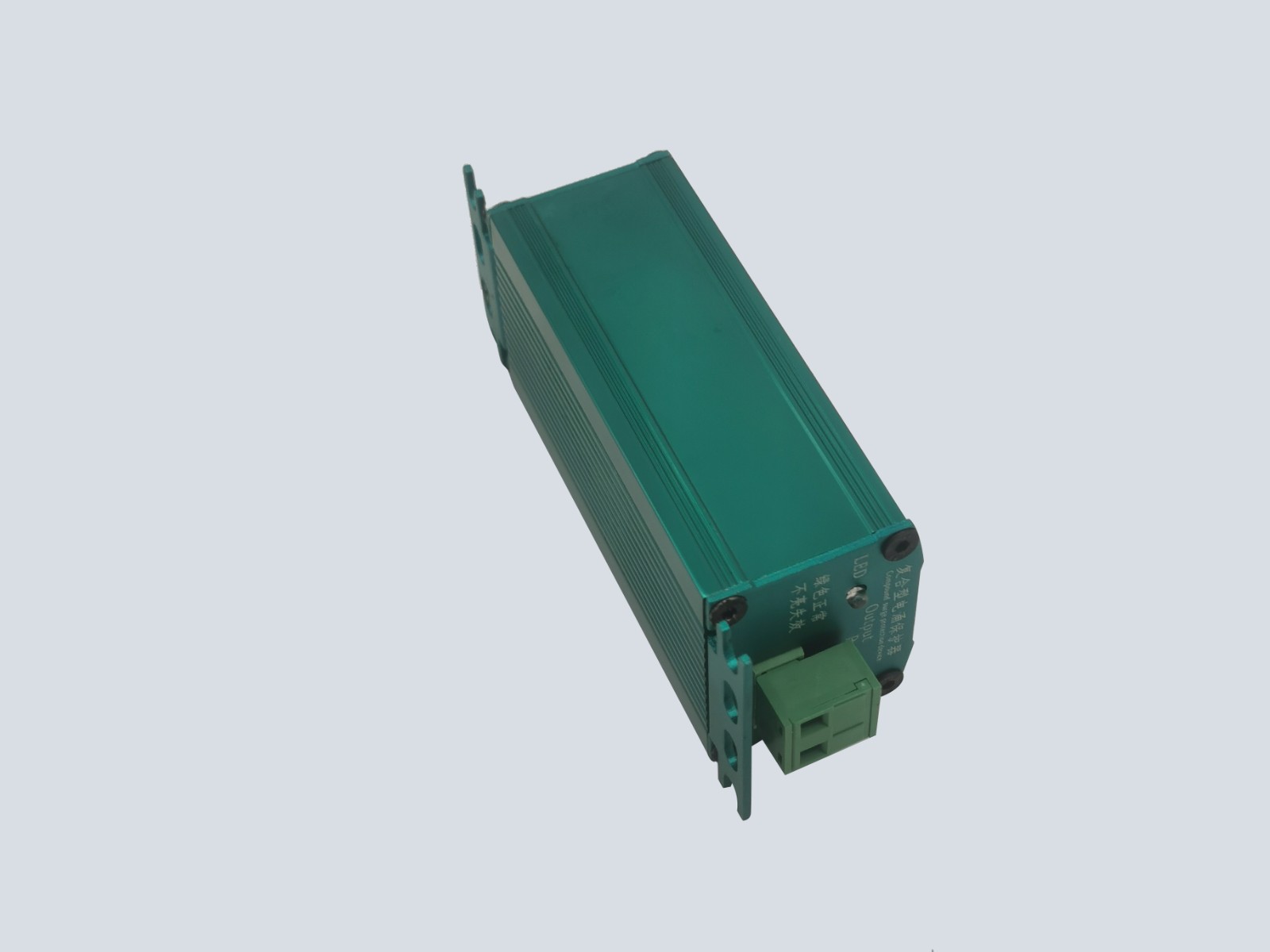

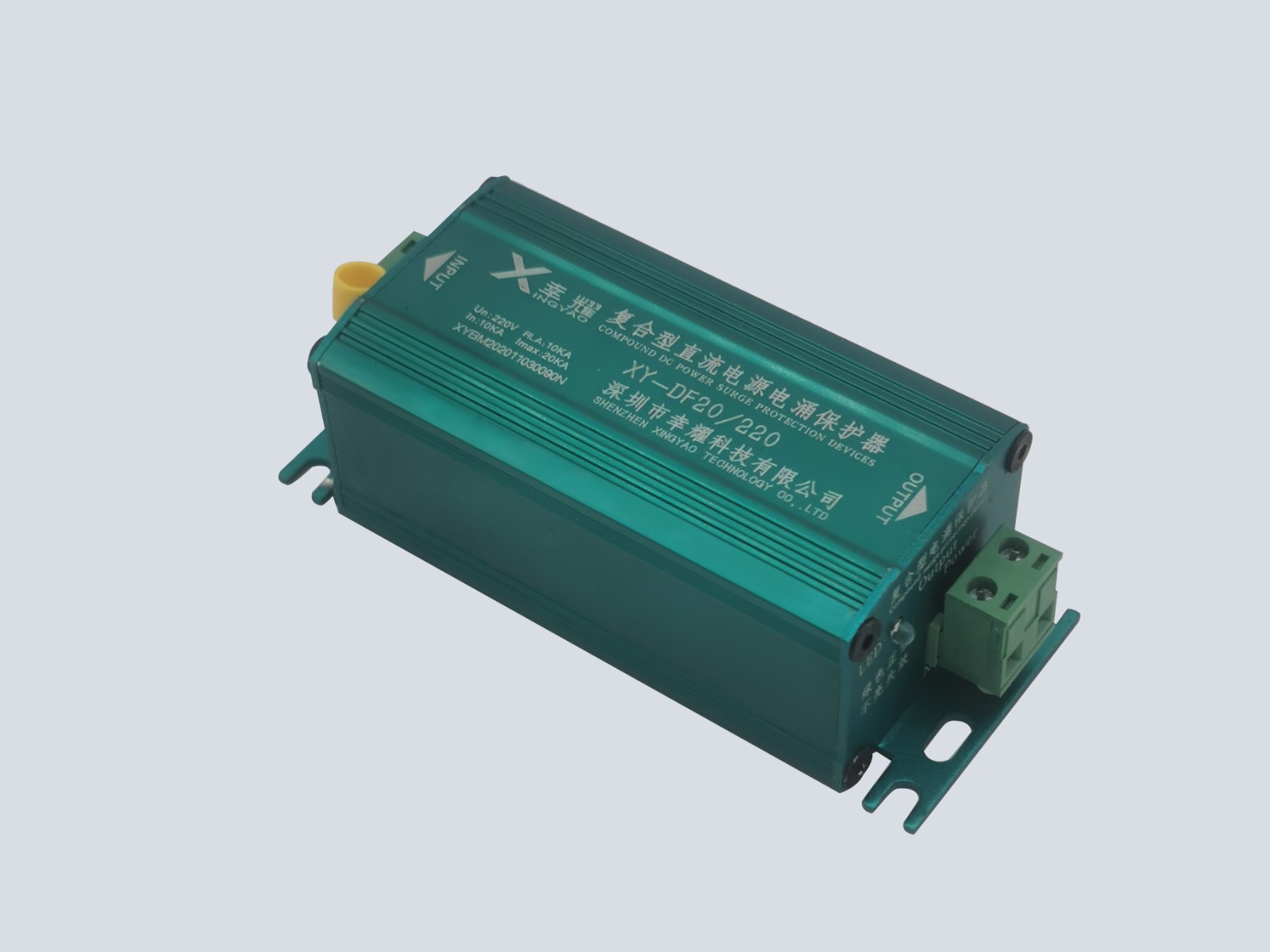

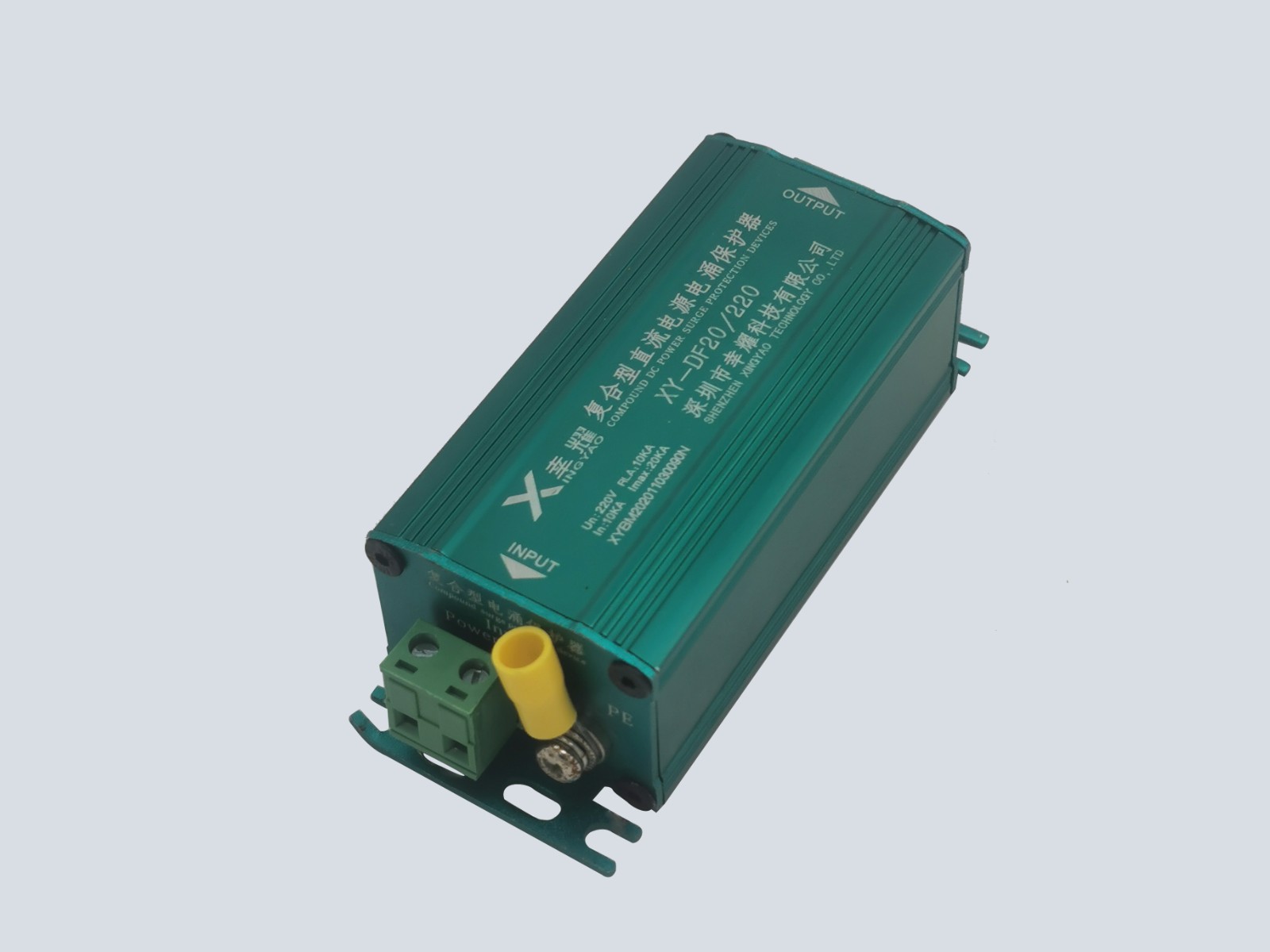

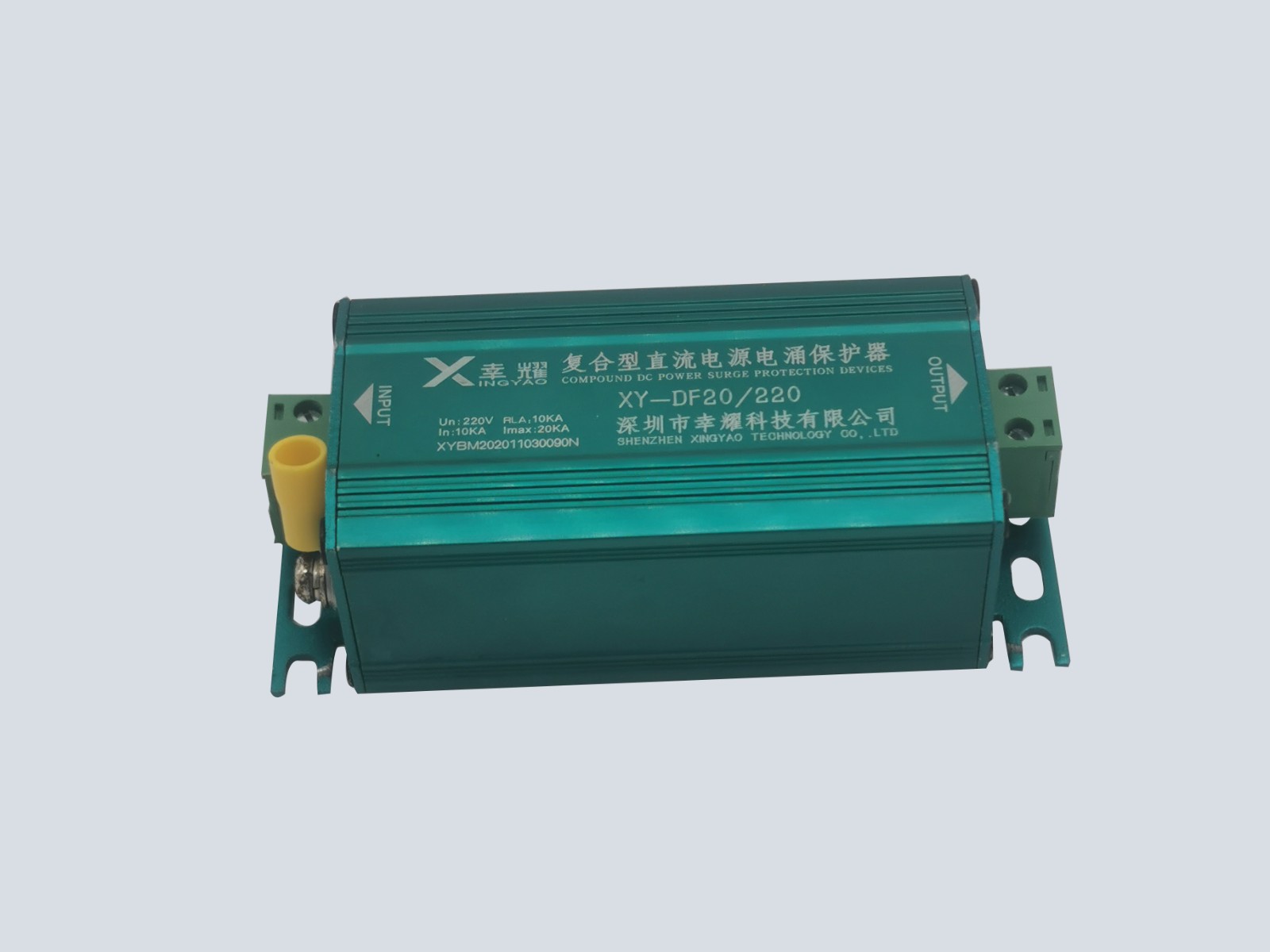

产品介绍:
幸耀(xingyao)复合型串联交/直流电源防雷器(SPD/电涌保护器),用于交/直流配电设备的防雷保护,如程控交换机、安防监控系统、背景广播系统、通讯、消防、工业控制系统等,防止雷击或浪涌等因素产生的感应过电压、过电流现象对系统或设备造成的损坏。本产品外型美观,安装接线方便,维护简单,能在较恶劣环境下长期稳定工作。
功能特点:
1、性能稳定、残压小、响应时间快、寿命长;
2、具有两级泄流、滤波、钳位使过电压、过电流能得到有效抑制;
3、放电电流大(10KA),响应时间快(≤25ns);
4、集成化、体积小、接线简易、安装方便;
5、带LED防雷失效指示灯,正常(绿色)/失效(不亮)。
技术参数:
型号 | ||||
货号 | 60242 | 60243 | 60244 | |
SPD类别 | 复合型SPD | |||
SPD功能 | 具有限压、限流功能 | |||
额定工作电压 (Un) | AC220V | DC24V | DC12V | |
额定负载工作电流 IL | 5A | 5A | 5A | |
标称放电电流 (In)(8/20μs) | 5kA | 5kA | 5kA | |
最大放电电流(Imax)(8/20μs) | 10KA | 10KA | 10KA | |
最大持续运行电压 (Uc) | 320V | 36V | 18V | |
限制电压(8/20μs)5KA | ≤900V | ≤75V | ≤48V | |
保护模式 | L-PE,N-PE,L-N | (+)-(PE),(-)-(PE),(+)-(-) | ||
响应时间 | ≤25ns | |||
外壳材质 | 铝合金 | |||
规格尺寸 | 106×40×25mm | |||
接入导线截面(L/+,N/-) | ≥1.5mm2 | |||
接入接地线截面(PE) | ≥2.5mm2 | |||
工作环境 | -40℃~+85℃ | |||
相对湿度 | ≤95% | |||
安装 | 串联安装 | |||
外壳材料 | 铝合金外壳 | |||
测试依据 | GB18802.1、IEC61643-1 |
防雷器安装指导:
1、本产品串联安装在被保护设备相应位置,“OUT”端接被保护设备,不得接反,安装时最好与被保护设备距离不超过50CM。
2、电源连接:电源两端分别对应接“L/+”“N/—”,如果是把端子拔下来接线,回装时一定要恢复原状,否则危险!
3、防雷器产品标有“PE”标志的接地端应接上地线,地线的螺杆上配有接线叉,用于接地汇集排与防雷器地线的连接,接好地线后,务必要旋紧螺钉。接地线选用4mm2以上的铜线,地线到接地汇流排的长度应小于1m且尽量粗短,接地电阻应小于10Ω。
4、防雷器接地用尽可能最短的线连接。该保护器接地采用端子接地方式,接地线必须与防雷地线相连。信号的屏蔽线可直接接到接地端子上。
5、该防雷器在不超过要求的条件下安装是不需要长期维护的,只需系统例行维护;如在使用过程中,如电源指示灯不亮,说明电涌保护器已经损坏,需维修或更换。
