接地说明：
　 接地系统质量好坏在很大程度上决定于施工质量的优劣，因此掌握正确的施工方法和工艺质量要求是很必要的。接地工程施工通常应遵循以下一些基本原则：
（1） 在有效长度范围内，尽可能选择在土壤电阻率小的地方埋设接地体。
（2） 接地体的埋设地点应远离热源。
（3） 接地体的埋设地点应尽量避开有强腐蚀性物质的地方。
（4） 接地体的埋设地点应尽量远离人们经常活动的地方，否则应采取措施防止跨步电压危害。
（5） 根据工程实际需要，方型接地模块一般用于水平埋设，圆型模块一般用于垂直埋设，或以其他任何适合地形条件的形式埋设。
（6） 接地体的埋设深度应不小于0.8米，条件许可的情况下宜适当深埋。
（7） 垂直接地体的埋设间距宜5米以上，水平接地体的埋设间距宜5～10米。
（8） 须采用同种耐腐蚀金属材料，以焊接方式确保接地系统埋地部分电气连接牢固可靠。应采用搭接焊，搭接长度不得小于扁钢宽度的两倍或圆钢直径的6倍，且应多边焊接。建议焊缝长度不小于100mm。不得有虚焊、漏焊。
（9） 须仔细清除焊渣，并在焊接部位涂覆沥青或其他防腐材料，作好防腐处理。
（10） 以原土或细粘土回填，至少应保证接地体周围有30～50cm细土，并适量洒水充分落实。

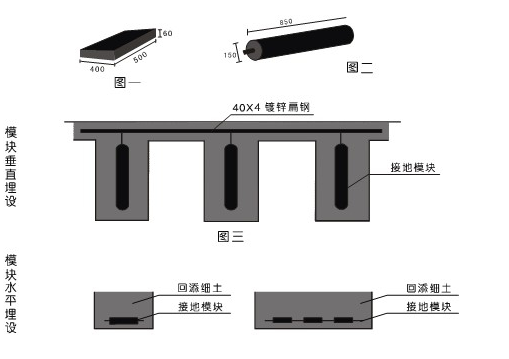

　　 图例：
