电话程控交换机系统防雷设计方案

文章出处:深圳市幸耀防雷网责编辑:人气:227发表时间:2021-08-17 17:20:13【


一、雷击途径的分析:

1、 雷电过电压从电源线路引入:

■  程控交换机的电源一般都由市电供给,供电线路长,而且都分布在室外强磁场区,感应雷电过电压机率大,加之线径粗,电阻小,感应雷击后电流大,破坏力强。

■  当高压线感应雷击或直击雷击中高压线时,雷电过电压通过变压器耦合、传递进入低压配电系统,并通过电缆线路进入室内设备,造成设备损坏。

2、 雷电过电压从外线通讯线进入:

■  程控交换机外线通讯线路都由电信局引入,线路长达几公里;且从电信接线盒至用户端的通讯线暴露在室外,没有任何的屏蔽措施,同样会遭受电磁波的入侵而损坏。

3、 雷电过电压从内线通讯线进入:

■  程控交换机的内线电话线路数量众多,部线错综复杂,有些线路甚至跨楼、架空铺设,当其中一条线路感应雷击后,都会反窜进入程控交换机,使得程控交换机被雷击机率成倍增加,所以必须对内线信号线路也进行防雷保护。

4、 雷电反击:

■  当建筑物遭受直击雷时,在入地点20m半径范围内的地电位会因雷电流而抬高,在此范围内的电源安全地线或程控交换机接地线也同时抬高,并通过程控交换机向电源线路、内线电话线路、外线电话线路进行泄流,造成程控交换机损坏。



二、程控交换机防雷器的选择:

1、电源防雷器的选择

■  程控交换机电源防雷应按照GB 50343-2004《建筑物电子信息系统防雷技术规范》,GB 50057-94(2000版)《建筑物防雷设计规范》的相关条文执行,一般不少于三级电源防雷;对小型程控交换机电源的防雷保护,可根据实际情况考虑安装防雷器的级数。

■  在LPZOB与LPZ1区交界处,即程控交换机大楼总配电箱处,根据供电模式选用单相或三相SPD,并根据当地的雷暴日、建筑物的地理位置、周围环境、电源线路进线状况等因素选择SPD的标称放电电流,其标称放电电流一般不小于60KA,对环境较差的可选用80~100KA标称放电电流的防雷器,可选型号有:三相并联交流电源防雷箱:SLK-388P-100 、SLK-388P-80、SLK-388P-60,标称通流容量分别为100KA、80KA、60KA;单相凯文连接交流电源防雷箱:SLK-322P-100 、SLK-322P-80、SLK-322P-60,标称通流容量分别为100KA、80KA、60KA;或电源防雷模块:SLK-60B/3+NPE三相60KA防雷模块或SLK-60B/2单相60KA防雷模块等,作为总电源的一级防雷保护。

■  在LPZ1与LPZ2区交界处,即在楼层电源配电箱或程控交换机机房电源配电箱处、UPS之前分别安装电源防雷器,根据供电方式选用三相电源防雷器或单相电源防雷器,其标称放电电流不小于20KA,一般选用标称放电电流为40KA的SPD,可选型号有:三相并联交流电源防雷箱:SLK-388P-40 、SLK-388P-20、标称通流容量分别为40KA、20KA;单相凯文连接交流电源防雷箱:SLK-322P-40 、SLK-322P-20,标称通流容量分别为40KA、20KA;或电源防雷模块:SLK-40B/3+NPE三相40KA防雷模块或SLK-40B/1+NPE单相40KA防雷模块和SLK-20C/3+NPE三相20KA防雷模块或SLK-20C/1+NPE单相20KA防雷模块等,作为分电源的二级防雷保护。

■  在程控交换机电源处、传真机电源处、电脑计费、电话广播等电源处,应采用就近安装SPD的原则,其SPD离设备的距离应小于10m,SPD的标称放电电流不应小于5KA,一般选用标称放电电流为10KA的SPD,可选型号有:SLK-22KB、SLK-22KB/FP、SLK-22KB/T24通讯组合式防雷器,或SLK-322M单相电源防雷器,其标称放电电流均为10KA,最大放电电流为22KA,其电压保护水平均小于1KV,作为设备电源第三级精细防雷保护。

2、通讯信号防雷器的选择

■  根据YD/T 5098-2001《通信局(站)雷电过电压保护工程设计规范》第五部分:SPD 的选择;第5.3条:信号线用SPD;第5.5条:计算机、控制终端、监控系统的网络信号线用SPD的要求,对于通信线路的防护,需对设备进线缆线使用8/20μs波形、通流容量≥3KA的信号电涌保护器将数千伏的线路感应雷击过电压限制到设备允许值。

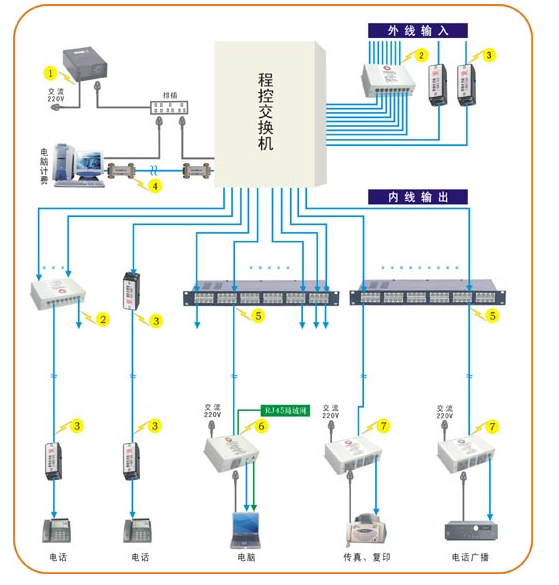

■  根据程控交换机的内线及外线通讯信号线的数量及接口类型、电话分机的种类选择相应通讯防雷器的型号及数量,可选信号有:SLK-22KB-1单口通讯信号防雷器、SLK-22KB/T8 八路通讯信号组合防雷器、SLK-22KB单路通讯信号与220V交流电源组合防雷器、SLK-22KB/T24二十四路通讯信号与220V交流电源组合防雷器等。

■  有电脑计费的计算机与程控交换机相连接的COM口两端,应安装串口信号防雷器,防止传递雷电过电压,可选型号有:SLK-DB09-12V、SLK-DB25-12V。



三、安装注意事项:

1、电源防雷器与通讯信号防雷器应就近设备安装,距离不宜大于10m。

2、程控交换机的接地端口必须与电源防雷器接地端口、通讯信号防雷器接地端口进行等电位连接,并安全入地,防雷接地电阻宜≤4欧姆。

3、安装时,防雷器的Lin端接线路输入,Lout端连接所保护的设备,切勿接反。严禁将电话线与大楼避雷带进行绑扎或近距离平行铺设,这样很容易感应二次雷击或将直击雷引入电话通讯系统,户外布线时应尽量走金属管屏蔽,并将金属管接地。
