避雷器常见缺陷及处理措施

文章出处:深圳市幸耀防雷网责编辑:人气:387发表时间:2021-07-23 11:23:48【

金属氧化物避雷器(MOA)以其良好的非线性等优点逐渐取代了其它类型的避雷器,是保证电力系统安全运行的重要保护设备。MOA能否可靠运行,是关系到电力系统安全运行的一个重要因素。由于其长期承受工作电压,易老化和产生缺陷,给被保护设备带来严重影响。对因MOA电阻老化、电阻受潮及其他原因造成的避雷器缺陷隐患的诊断技术和方法是避雷器安全可靠运行的重要保证。

1避雷器在线监测仪显示数据异常

1)用钳形电流表检测避雷器泄漏电流

用钳形电流表检测避雷器泄漏电流数据与避雷器泄漏电流监测表计读数进行比较,如果存在较大偏差,且钳形电流表读数三相一致,则可确定监测表计存在缺陷;反之,则可确定避雷器存在缺陷。

2)阻性电流测试情况

用HV-MOVII测试仪对避雷器泄漏电流和阻性电流进行测试,仪器测试全电流数据与避雷器监测表计读数一致。比较三相阻性电流测试值是否存在较大偏差及与前次值比较,依据《电力设备带电检测技术规范》判断是否存在缺陷。

3)用红外热像仪检测避雷器情况

为了更好地判断MOA的绝缘状况,进行了红外热成像检测,比较三相之间的最早温度是否存在较大偏差,依据《DLT 664-2008 带电设备红外诊断应用规范》判断避雷器是否存在缺陷。

综合上述几种方法的检测结果,可以诊断出避雷器阀片受潮或老化缺陷,及时消除隐患,确保设备安全稳定运行。

2 均压环倾斜导致避雷器泄漏电流增大

有研究阐述了一起因均压环倾斜导致避雷器泄漏电流偏大,原因分析为均压环倾斜后,导致避雷器的等效电容变化,导致电容电流增大,进而全电流增大。

3 避雷器底座绝缘电阻低

在常规试验中发现导致避雷器底座绝缘偏低的原因主要有:避雷器底座基础里有大量积水、避雷器放电计数器引下线绝缘支瓶损坏及底座瓷套与法兰连接处密封效果不良。

1)避雷器底座平台密封不好,在雨、雪天气水流入基础内,由于没有通风口,导致水分不易散发。避雷器底座绝缘偏低。

处理方法是将基础钢杆底部增加排水孔,确保钢杆内部无积水。

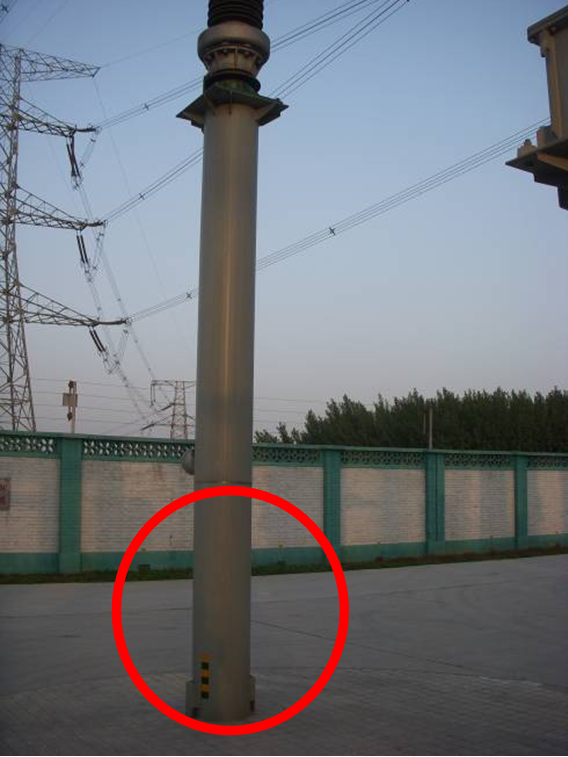

避雷器常见缺陷及处理措施

图1 避雷器基础里存有大量积水

2)底座瓷套与法兰连接处,涂有密封胶,可能密封效果不好,在大雾、雨、雪等湿度偏大的天气,潮气进入瓷套内部,潮气不容易散发出来,导致避雷器底座绝缘偏低。

处理方法是去除密封胶,待内部的水汽排出后,试验合格,再涂上防水效果好,质量优良的密封胶。

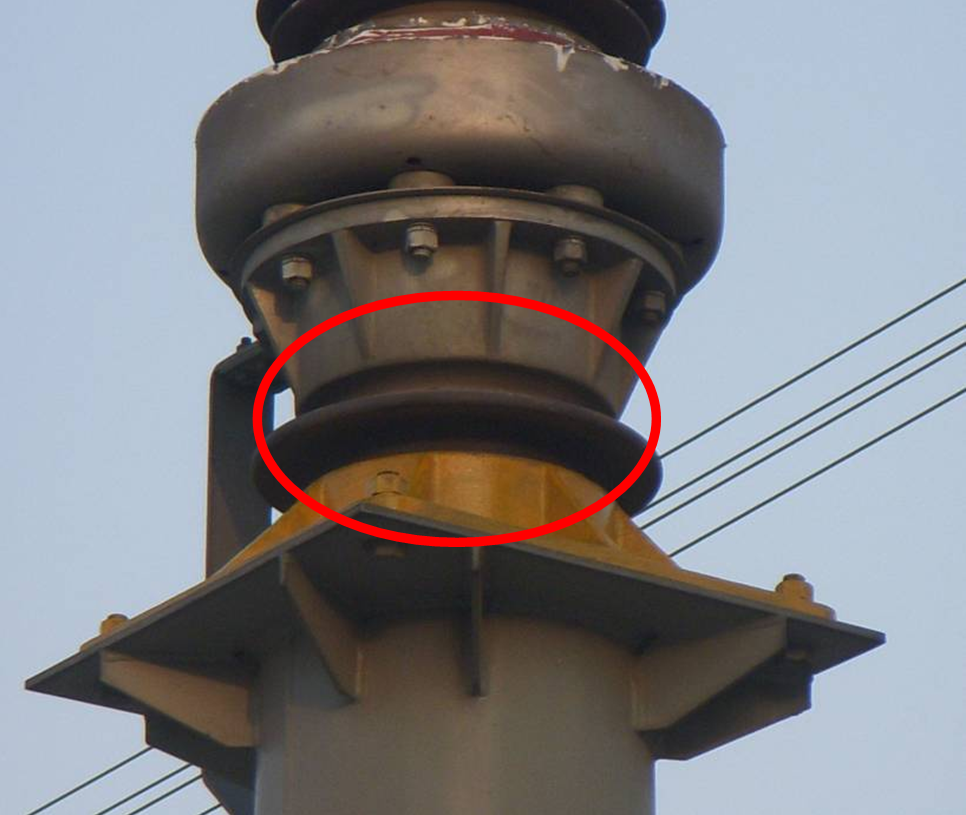

避雷器常见缺陷及处理措施

图2 避雷器底座瓷套与法兰连接处涂有密

3)在停电试验中,多次发现避雷器引下线绝缘支瓶损坏,导致避雷器底座绝缘偏低。

处理方法,一是将损坏的支瓶进行更换;二是在支瓶和引下线之间加装绝缘性能良好的硅橡胶垫,使支瓶与避雷器引下线断开。

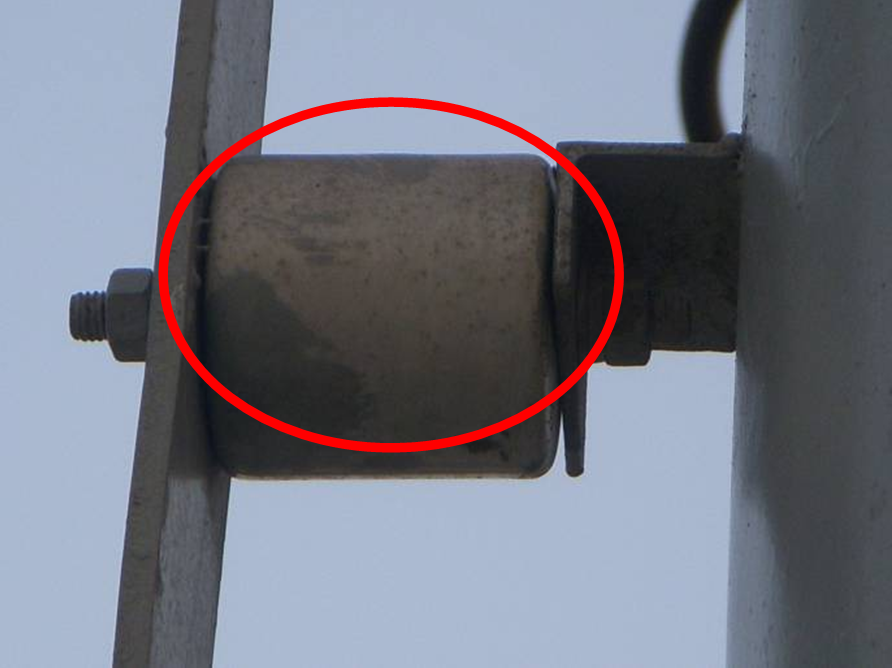

避雷器常见缺陷及处理措施

图3 避雷器引下线绝缘支瓶

在现场工作中,为了确认是支瓶绝缘低还是避雷器底座绝缘低,首先将避雷器引下线与支瓶断开,再进行避雷器底座绝缘试验,试验数据合格,再进行避雷器支瓶试验,将损坏的支瓶进行更换,确保设备状态良好。
